Weitere Informationen
aufhängung
Aufhängezapfen Oben
ausstattung
ohne Kardanring
betriebsdruck max. (bar)
200
f' (mm)
25
hub (mm)
500
hubkraft stufen (t) bei 180 bar
2,8 / 5,1
m (zoll)
M16 x 1,5
max. traglast kardanring (t)
3
passender dichtsatz
820RT24
passender kardanring
82000221
stufen
2
t stufen-ø 1/2/3/4/5
45/61/-/-/-
volumen (l)
1,3

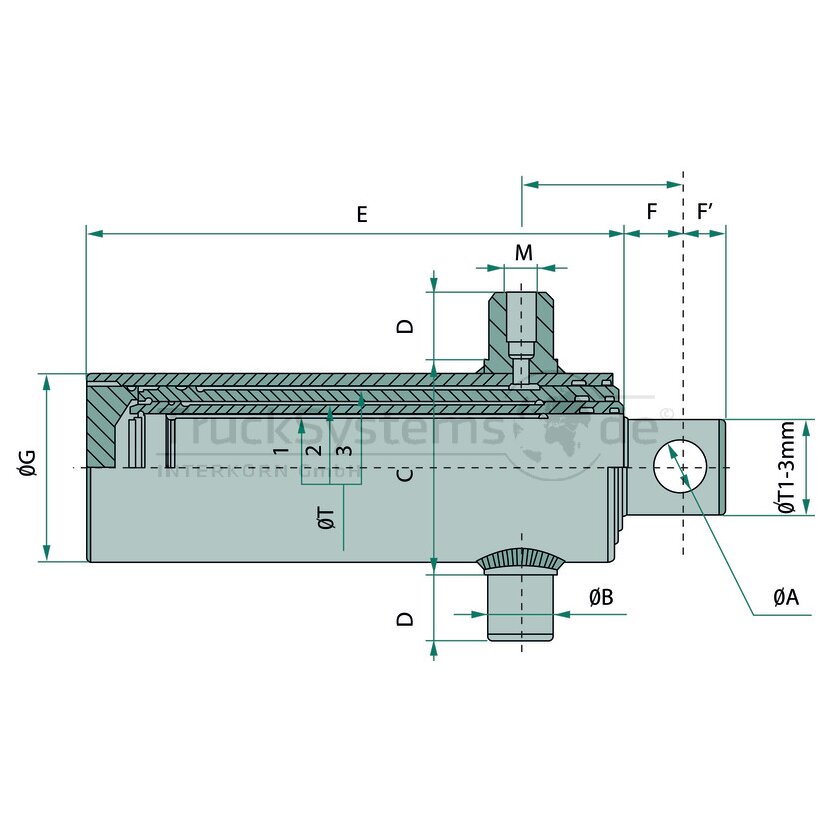

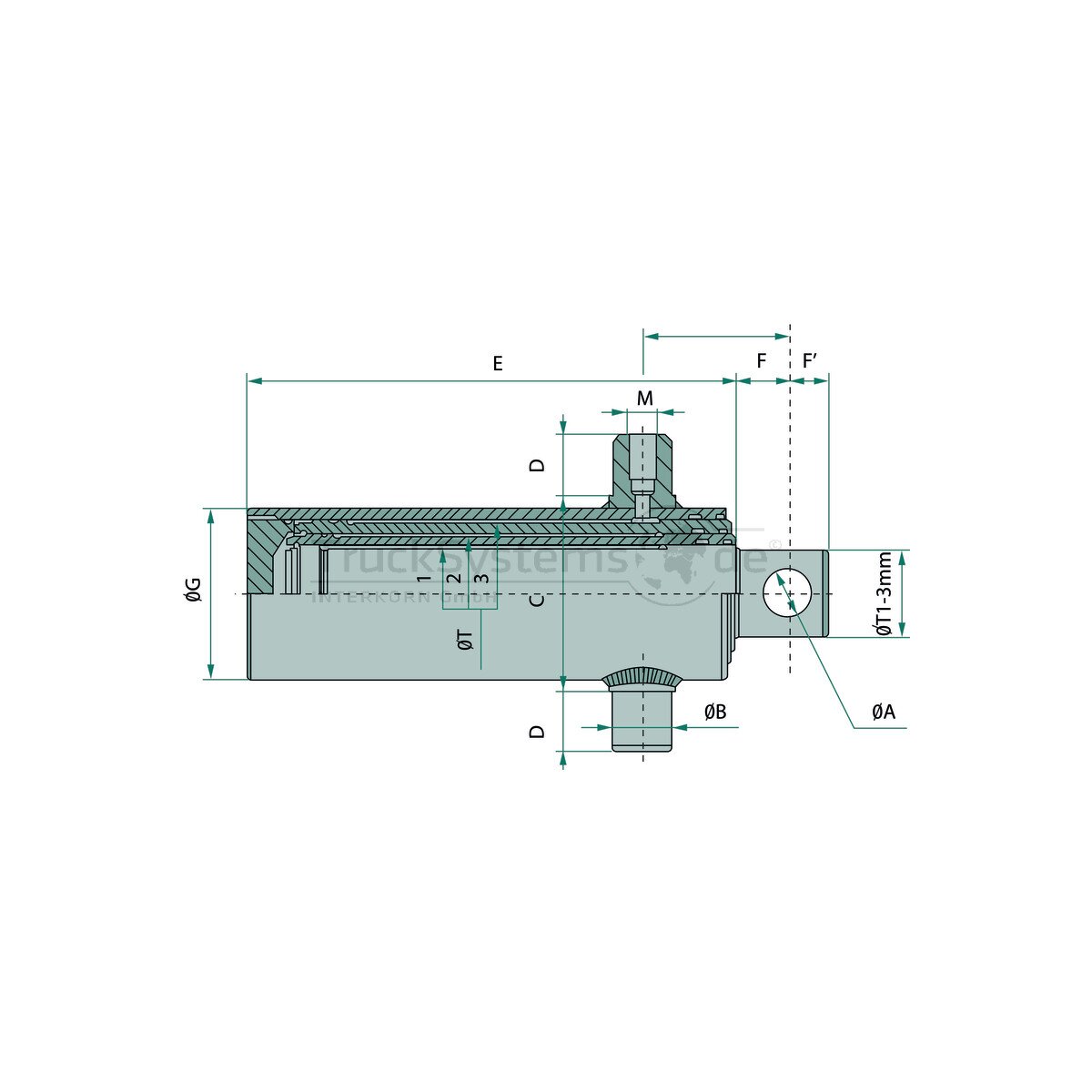

a [mm]
26
anschlussgewinde
M16 x 1,5
ausführung
Bohrung in Kolbenstange
b [mm]
25
c [mm]
98
d [mm]
25
e [mm]
348
f [mm]
30
g [mm]
80
h [mm]
100
hub [mm]
500
betriebsdruck max. [bar]
200
m [zoll]
M16 x 1,5
max. traglast kardanring [t]
3
f' [mm]
25
hubkraft stufen [t] bei 180 bar
2,8 / 5,1
