Weitere Informationen
breite (mm)
67
drehmoment (nm)
20 - 100
höhe (mm)
65
lbf-ft (mm)
8 - 75
länge (mm)
412
norm
DIN 3120 / ISO 1174
skaleneinteilung (nm)
0.5
technische daten
• Auslösegenauigkeit: ±3 % Toleranz vom eingestellten Skalenwert • wiederholgenau und präzise bei mindestens 5.000 Lastwechseln • für den kontrollierten Rechts- und Linksanzug • mit geriffeltem Drehknopf am Umsteckvierkant zum Vorziehen von Hand • Ändern der Betätigungsrichtung erfolgt durch Durchstecken des Antriebsvierkantes • Doppelskala in Nm und lbf•ft Teilung für präzise Einstellung • inklusive fein teilbarer Nm Mikrometerskala für eine feine und präzise Einstellung • großes Sichtfenster mit Lupenfunktion optimiert die Ablesbarkeit • deutlich hör- und fühlbare Drehmomentauslösung durch Kurzwegauslösung • mit robustem 30-Zahn Ratschenmechanismus • Einstellen des Drehmoments schnell und sicher durch Drehen des Handgriffs • sichere Verriegelungsmöglichkeit am Handgriff • mit Druckknopf-Schnelllösefunktion am Ratschenkopf • ergonomischer und handfreundlicher 2-Komponentengriff mit Weichzone • Vierkantantrieb nach DIN 3120 / ISO 1174 mit Kugelarretierung • individuelle Seriennummer zur deutlichen Produktidentifikation • inklusive Kalibrier-Konformitätserklärung nach DIN EN ISO 6789:2017(E) - rückführbar auf nationale Normale
toleranz
3 %
typ

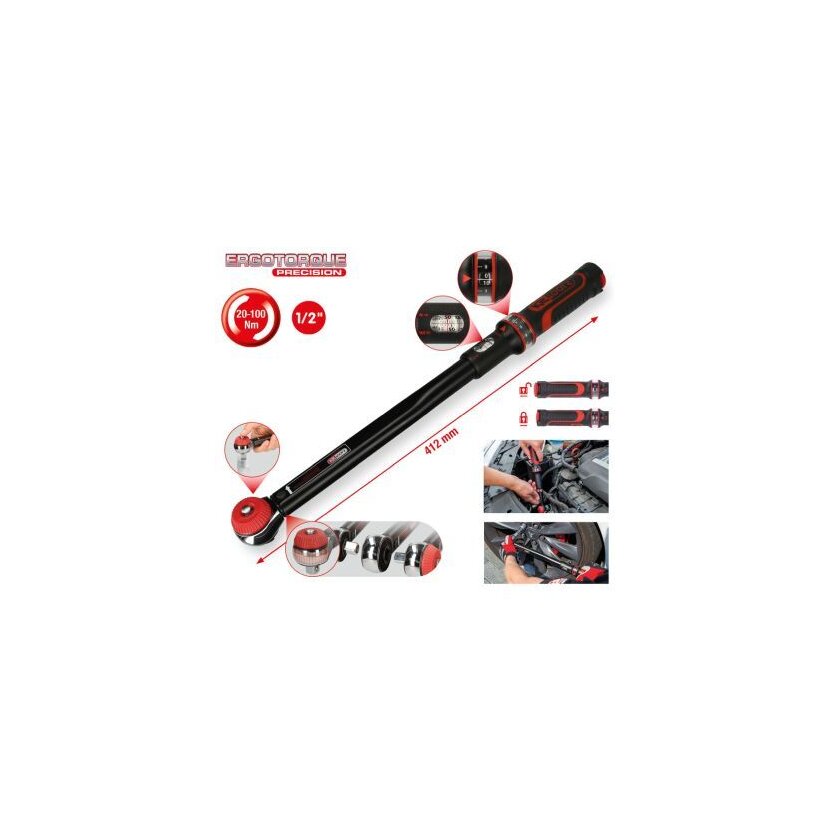

ERGOTORQUE®precision
ausführung
1/2"
oberfläche
2-Komponentengriff
drehmoment [nm]
20 - 100
skaleneinteilung [nm]
0.5
lbf-ft [mm]
8 - 75
breite [mm]
67
länge [mm]
412
höhe [mm]
65
ausführung werkzeuggriff
2-Komponenten-Griff
form
Pilzkopf
anzahl der hebel
1
drehmoment von [nm]
20 Nm
drehmoment bis [nm]
100 Nm
antriebsseite (profil)
Vierkant
maße antriebsvierkant [mm (zoll)]
12,5 (1/2") mm (Zoll)
anzahl zähne (ratschenmechanismus)
30
anzeige
mit analoger Anzeige
auslösegenauigkeit ± [%]
3 %
skalenteilung [nm]
0,5 Nm
din/iso
-1:2017(E)
drehmoment von [lbf·ft]
8 lbf·ft
drehmoment bis [lbf·ft]
75 lbf·ft
Informationen:
- Auslösegenauigkeit: ±3 % Toleranz vom eingestellten Skalenwert
- wiederholgenau und präzise bei mindestens 5.000 Lastwechseln
- für den kontrollierten Rechts- und Linksanzug
- mit geriffeltem Drehknopf am Umsteckvierkant zum Vorziehen von Hand
- Ändern der Betätigungsrichtung erfolgt durch Durchstecken des Antriebsvierkantes
- Doppelskala in Nm und lbf
- ft Teilung für präzise Einstellung
- inklusive fein teilbarer Nm Mikrometerskala für eine feine und präzise Einstellung
- großes Sichtfenster mit Lupenfunktion optimiert die Ablesbarkeit
- deutlich hör- und fühlbare Drehmomentauslösung durch Kurzwegauslösung
- mit robustem 30-Zahn Ratschenmechanismus
- Einstellen des Drehmoments schnell und sicher durch Drehen des Handgriffs
- sichere Verriegelungsmöglichkeit am Handgriff
- mit Druckknopf-Schnelllösefunktion am Ratschenkopf
- ergonomischer und handfreundlicher 2-Komponentengriff mit Weichzone
- Vierkantantrieb nach DIN 3120 / ISO 1174 mit Kugelarretierung
- individuelle Seriennummer zur deutlichen Produktidentifikation
- inklusive Kalibrier-Konformitätserklärung nach DIN EN ISO 6789:2017(E) - rückführbar auf nationale Normale
Hinweis:
Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren. Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
