Weitere Informationen
anschluss tankgeber
Bajonett

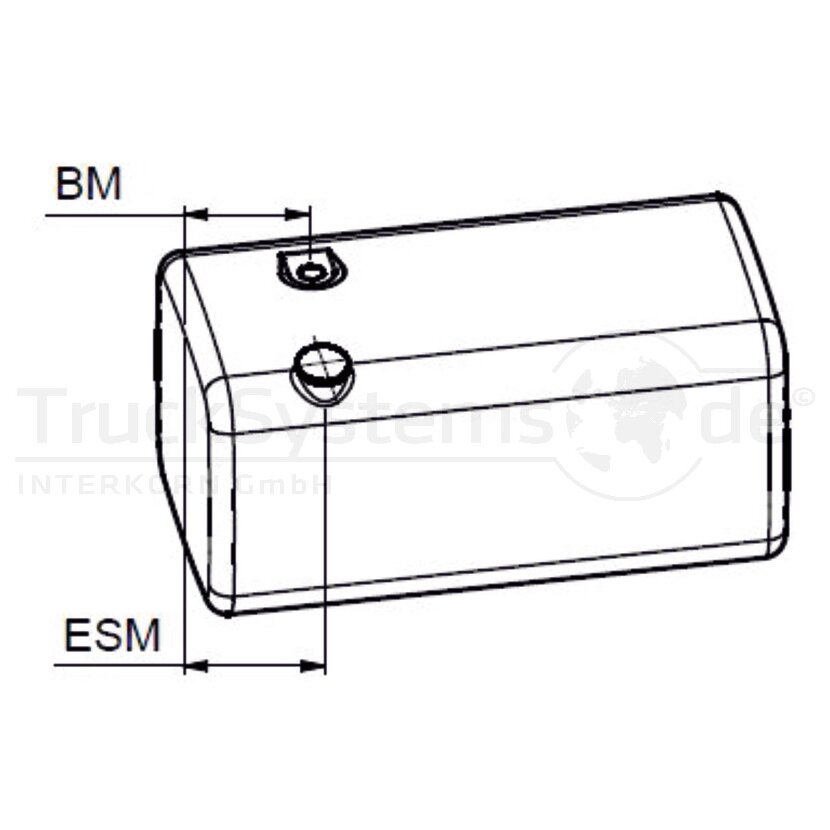

bm (mm)
580
esm (mm)
140 Diesel / 1010 Hydraulik
gewinde unten
Bereich Diesel M 22 x 1,5 und M 24 x 1,5
lochkreis (mm)
113
passend für
Volvo
tankstutzen-ø (mm)
100
tiefe (mm)
690
volumen (l) diesel
310
volumen (l) hydrauliköl
180
zusatzinformationen
• Sauganschluss: 1 1/2" AG • die Kombitanks sind sehr empfindlich gegen Überdruck • damit die Entlüftung im Rücklauffilter oder im Tankdeckel nicht beeinträchtigt wird, z. B. durch verkleben, dürfen Kombitanks nicht mit dickem Hydrauliköl (dicker als 32er) oder mit Bioöl gefahren werden • Empfehlung: HLPD 22 für Kippmulde und HLPD 32 für Walkingfloor. Grundsätzlich die mitgelieferte Aufnahmeplatte mit Sicherheitsventil montieren • Tankdeckel bzw. Rücklauffilter müssen unbedingt eine großzügige Entlüftung haben • der Dieseltankdeckel muss eine Belüftung aufweisen, nur Dieseltankdeckel mit Belüftung für den Kombitank verwenden
zusätzlicher anschluss oben
Hydraulik: 6-Loch Flansch Ø 73 mm für Volumenbelüftungsdeckel / 2-Loch Flansch Ø 113 mm für Rücklauffilter
zusätzlicher anschluss seitlich
Sauganschluss Hydraulik 1 1/2 " AG / Rücklaufanschluss Hydraulik 1" IG
ausführung
Ölteil rechts
lochkreis [mm]
113
tankstutzen-ø [mm]
100

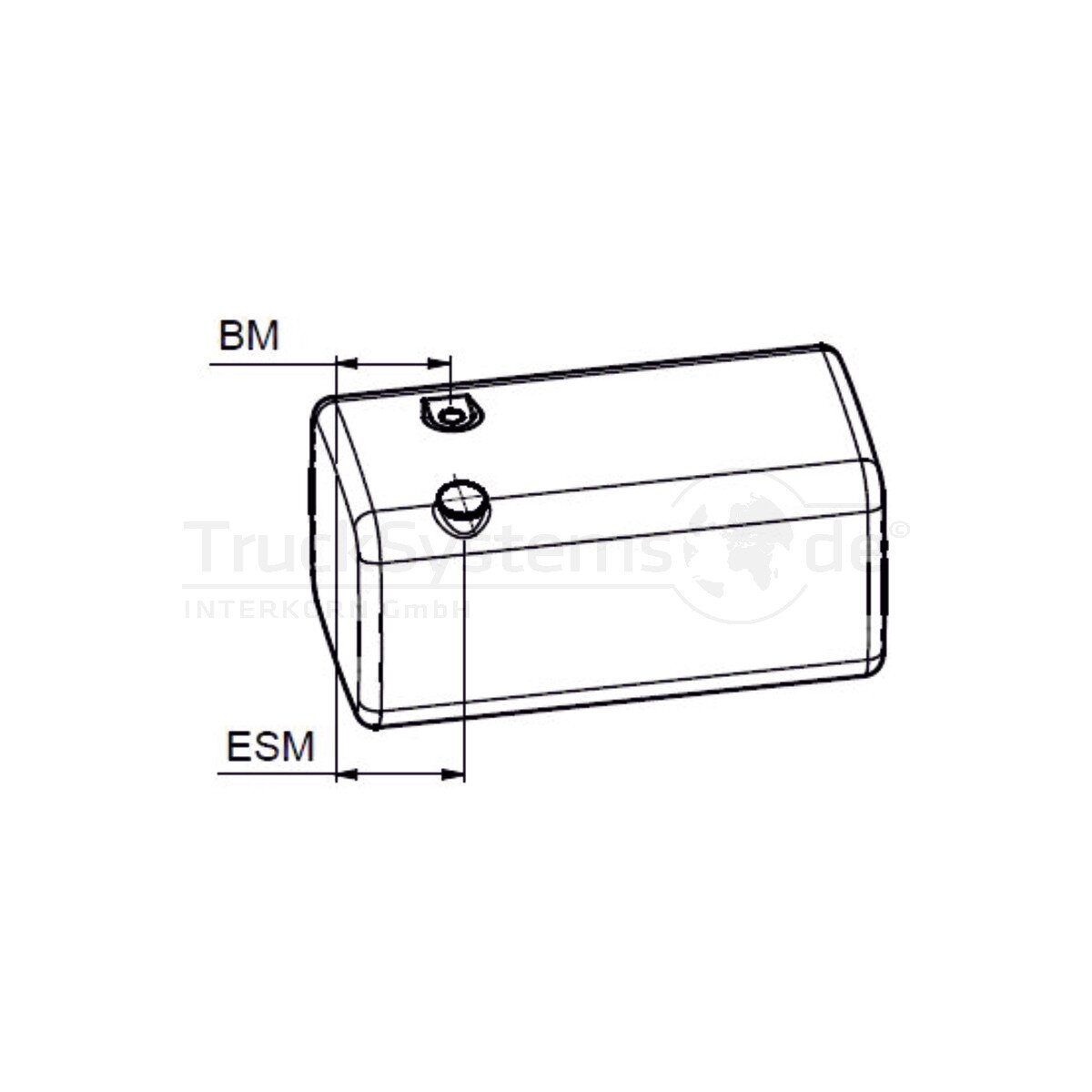

bm [mm]
580

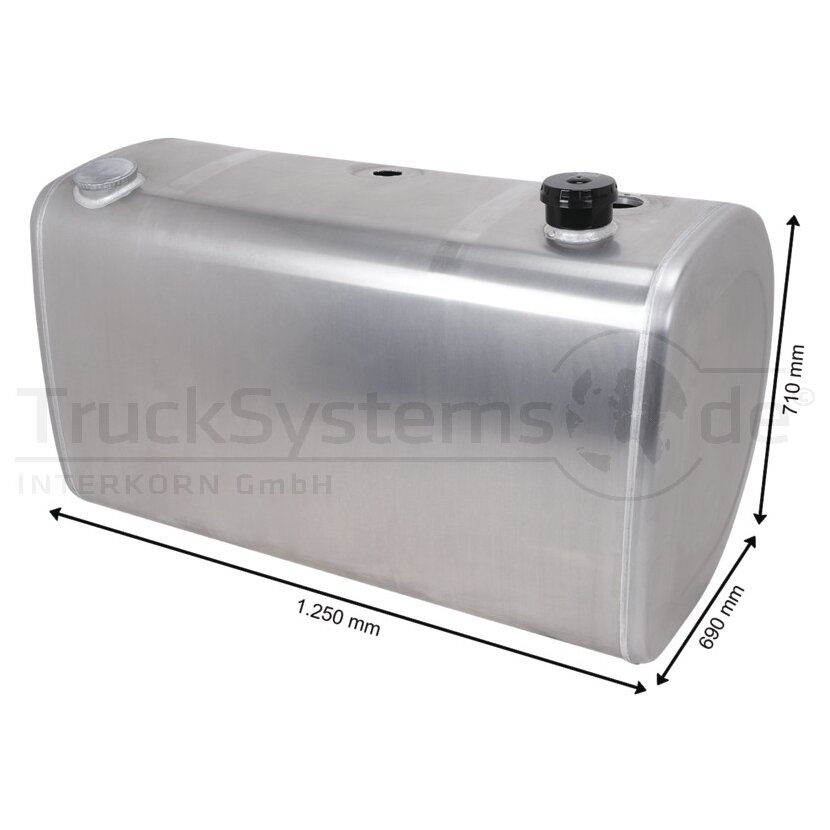

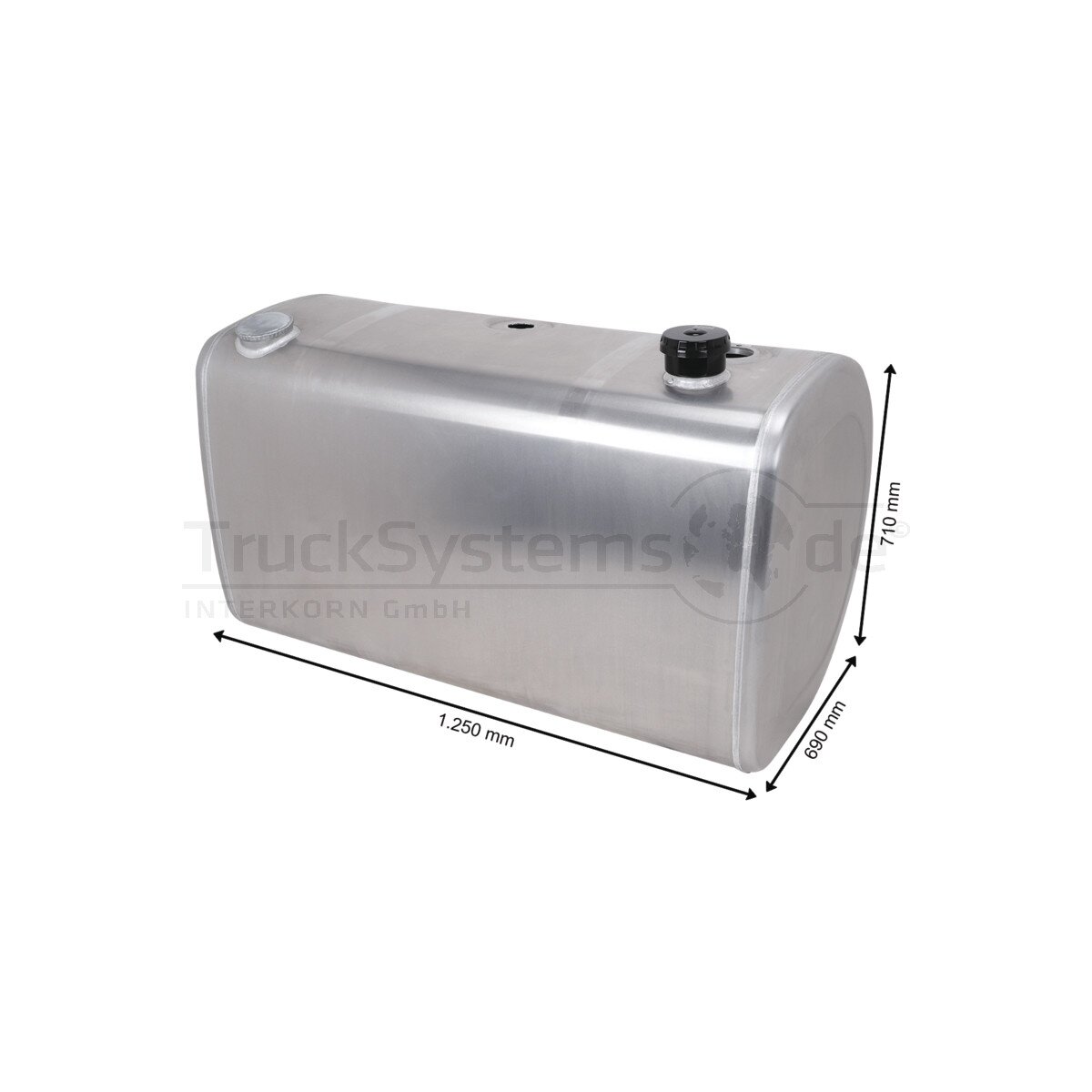

länge [mm]
1250
höhe [mm]
710
tiefe [mm]
690
esm [mm]
140 Diesel / 1010 Hydraulik
volumen [l] diesel
310
volumen [l] hydrauliköl
180
