Weitere Informationen
anschluss tankgeber
Bajonett

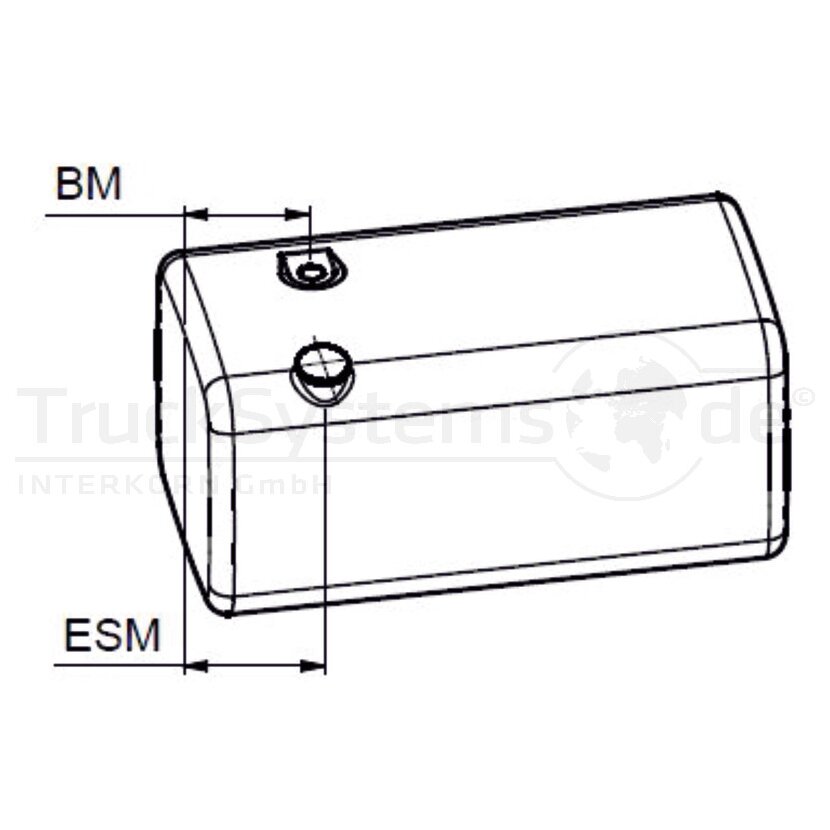

bm (mm)
480
esm (mm)
480 Diesel / 1110 Hydraulik
gewinde unten
Bereich Diesel M 18 x 1,5
höhe (mm)
620
lochkreis (mm)
113

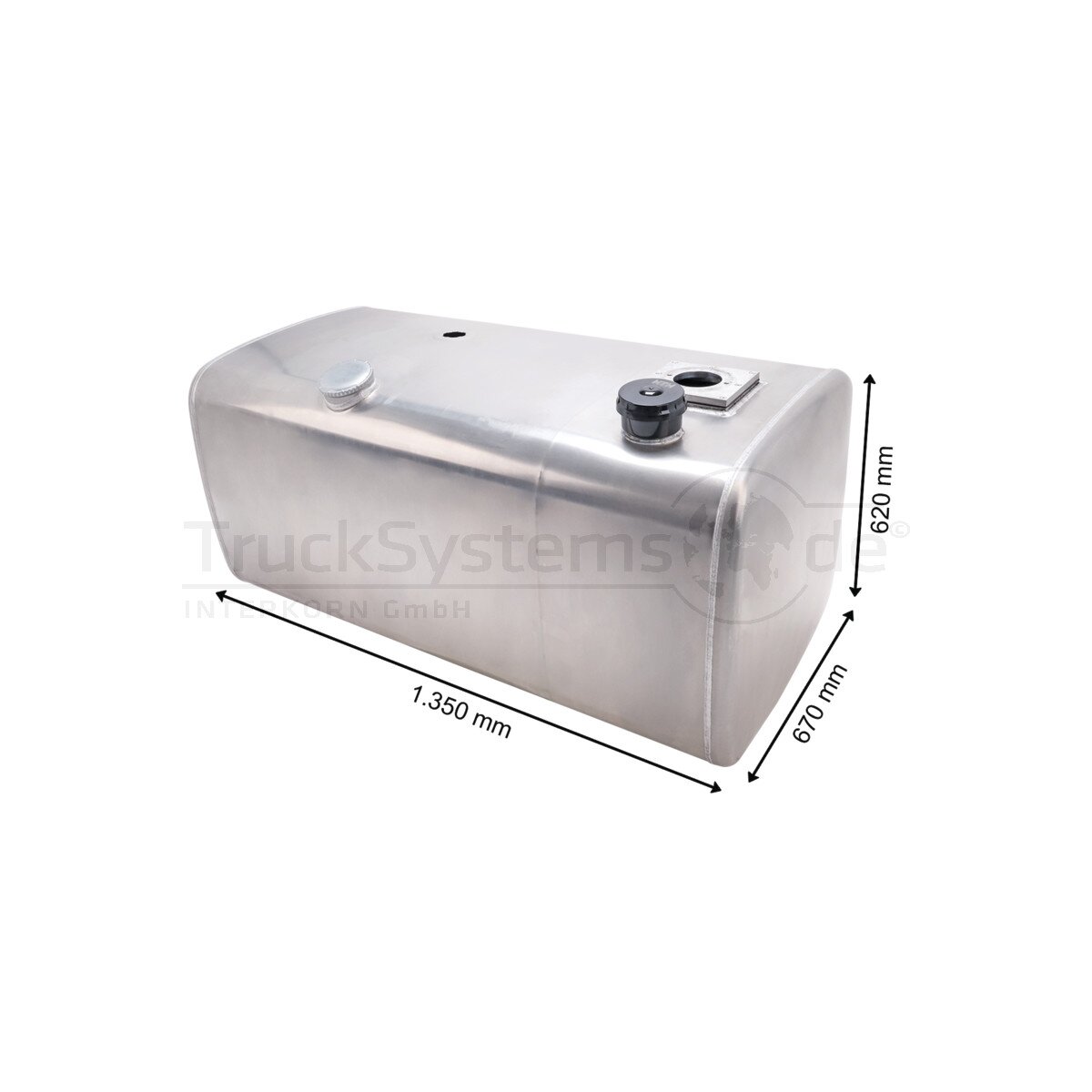

länge (mm)
1350
tankstutzen-ø (mm)
100
tiefe (mm)
670
volumen (l) diesel
350
volumen (l) hydrauliköl
150
zusatzinformationen
• die Kombitanks sind sehr empfindlich gegen Überdruck • damit die Entlüftung im Rücklauffilter oder im Tankdeckel nicht beeinträchtigt wird, z. B. durch verkleben, dürfen Kombitanks nicht mit dickem Hydrauliköl (dicker als 32er) oder mit Bioöl gefahren werden • Empfehlung: HLPD 22 für Kippmulde und HLPD 32 für Walkingfloor • grundsätzlich die mitgelieferte Aufnahmeplatte mit Sicherheitsventil montieren • Tankdeckel bzw. Rücklauffilter müssen unbedingt eine großzügige Entlüftung haben • der Dieseltankdeckel muss eine Belüftung aufweisen, nur Dieseltankdeckel mit Belüftung für den Kombitank verwenden
zusätzlicher anschluss oben

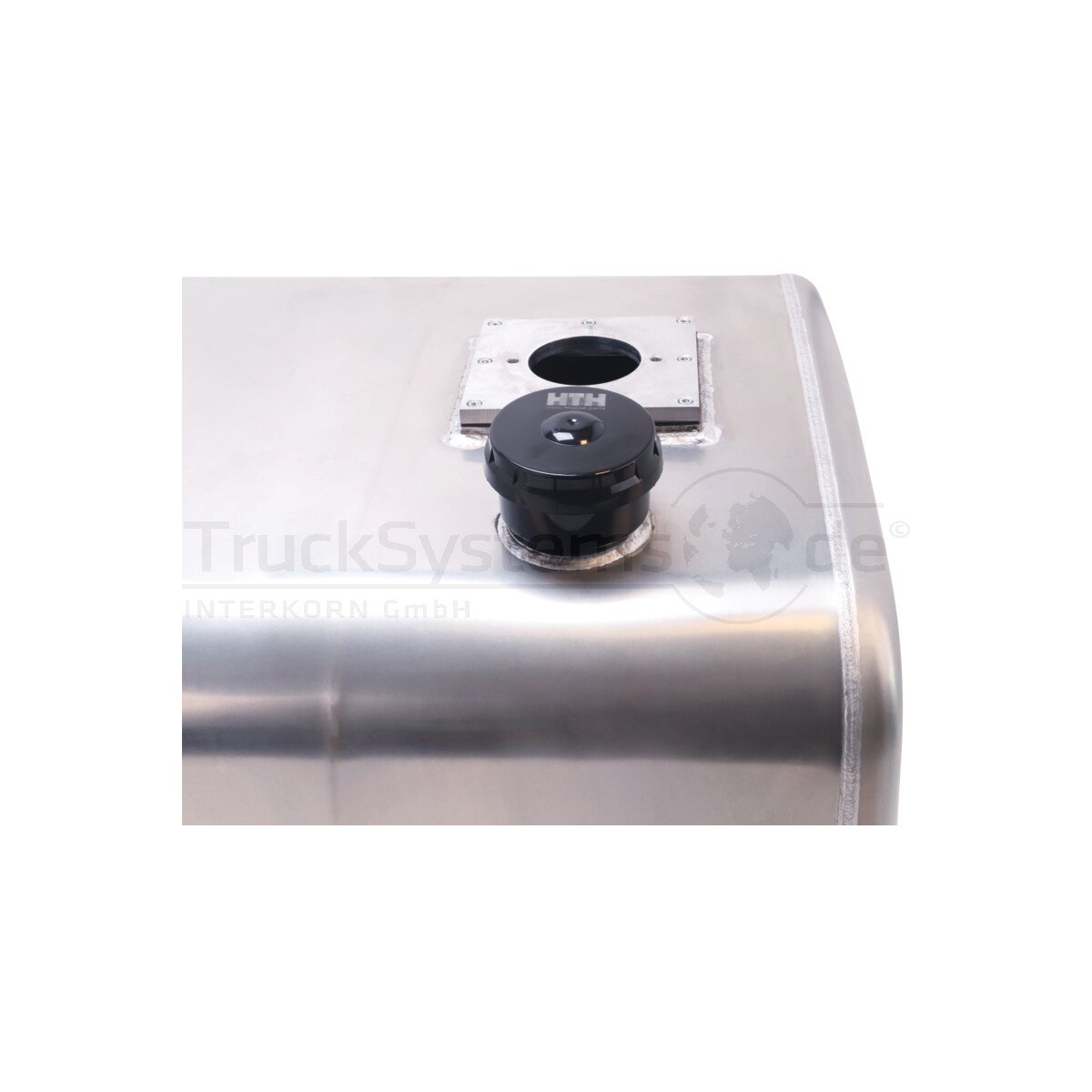

Hydraulik: 6-Loch Flansch Ø 73 mm für Volumenbelüftungsdeckel / 2-Loch Flansch Ø 113 mm für Rücklauffilter
zusätzlicher anschluss seitlich

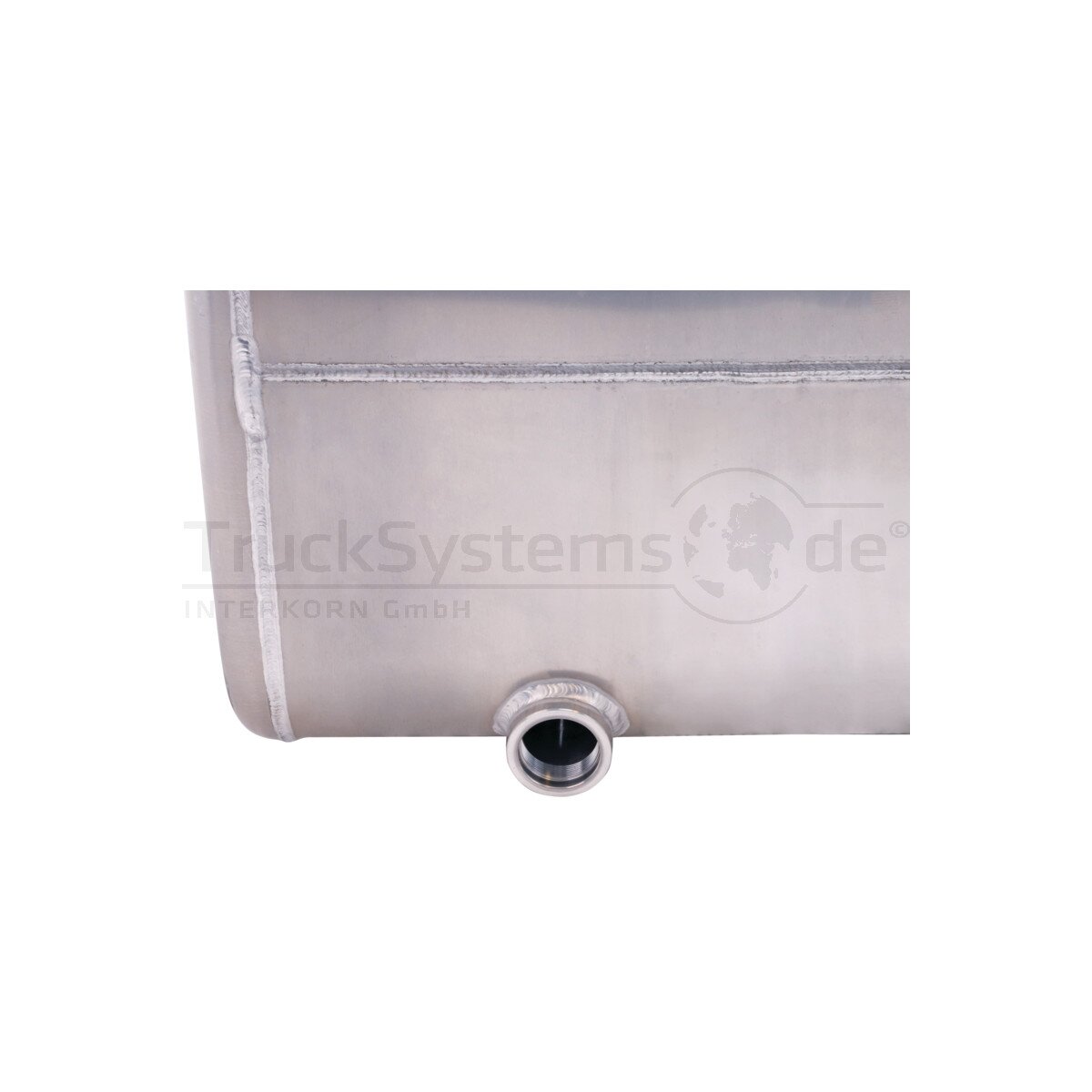

Sauganschluss Hydraulik M 50 x 2 IG
ausführung
Ölteil rechts
material
Aluminium
lochkreis [mm]
113
tankstutzen-ø [mm]
100
bm [mm]
480
länge [mm]
1350
höhe [mm]
620
tiefe [mm]
670
esm [mm]
480 Diesel / 1110 Hydraulik
volumen [l] diesel
350
volumen [l] hydrauliköl
150
