Weitere Informationen
anschluss tankgeber
Bajonett

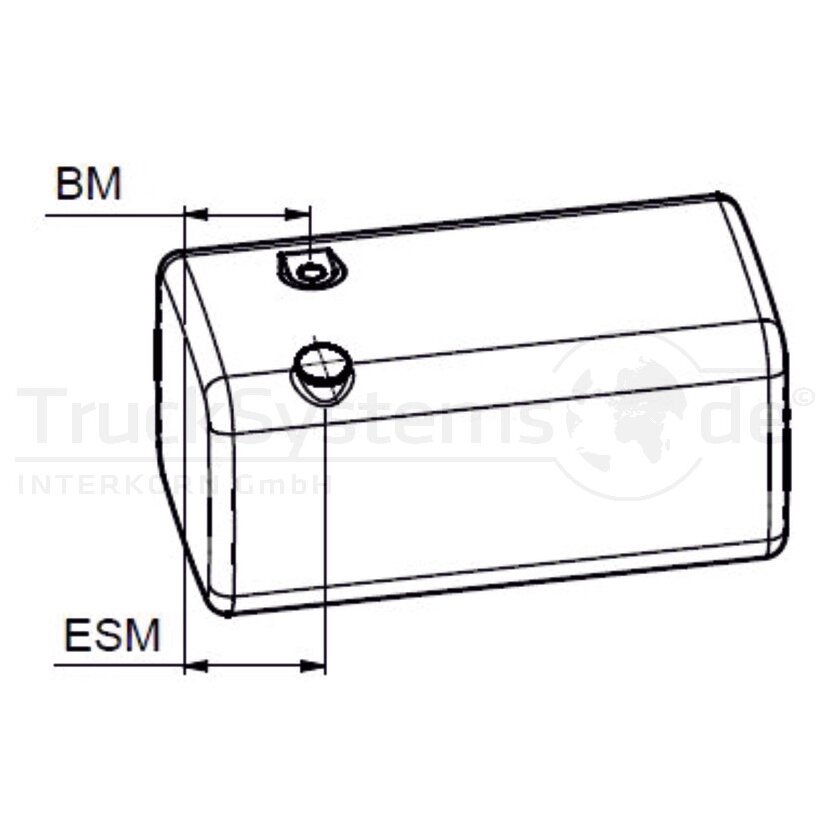

bm (mm)
650
esm (mm)
650 Diesel / 1130 Hydraulik

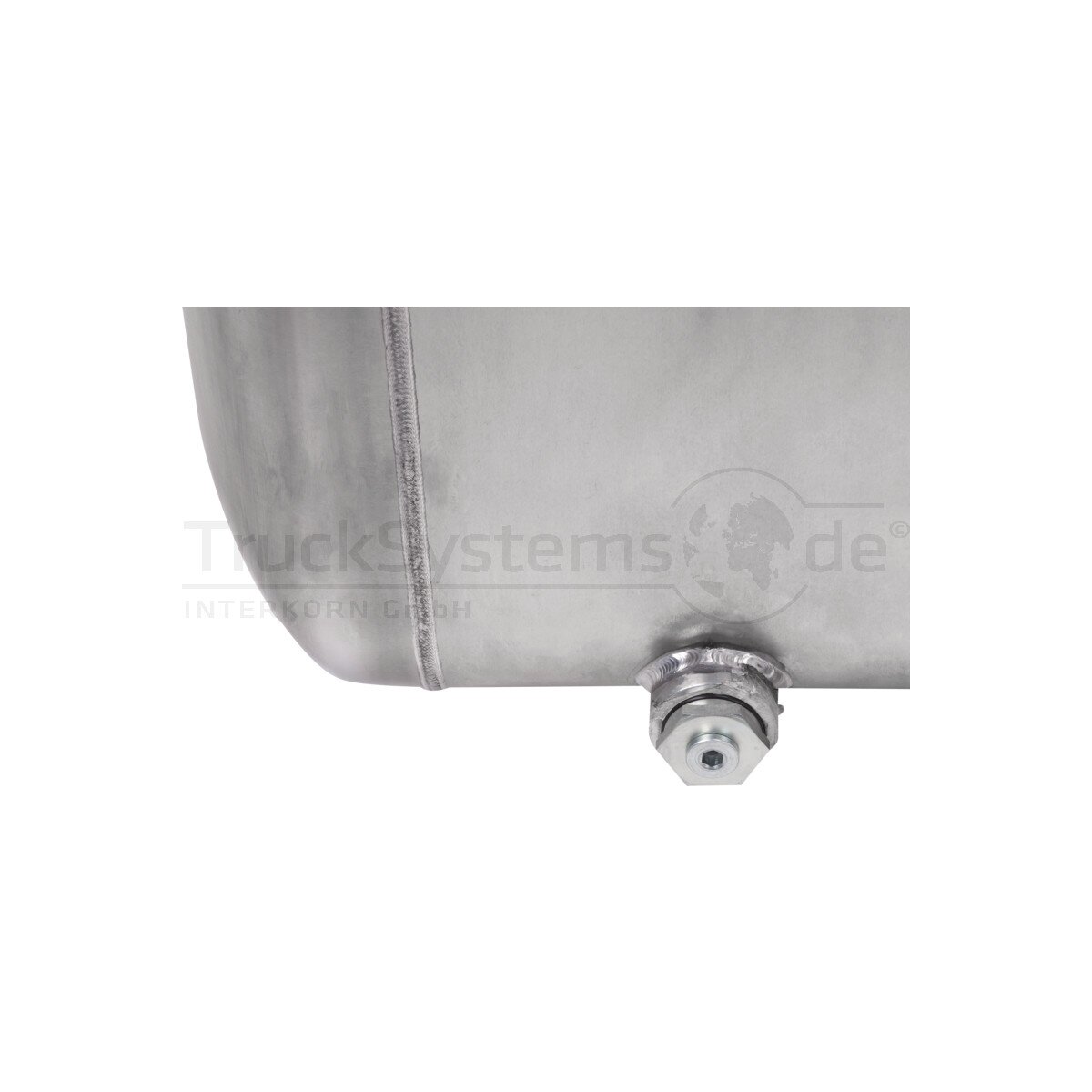

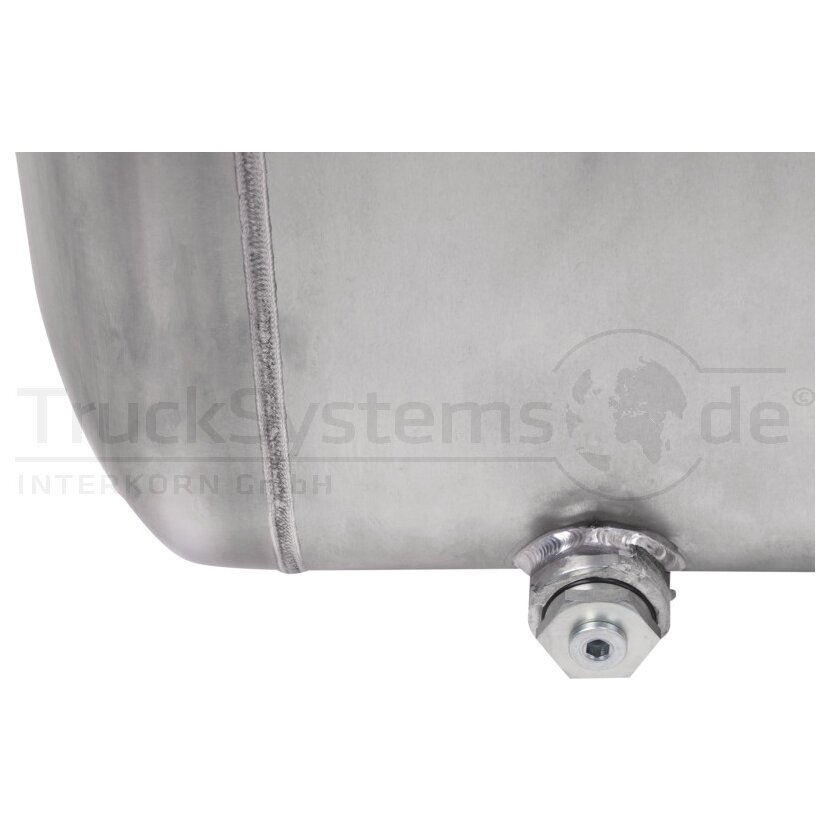

gewinde unten
Bereich Diesel M 22 x 1,5
lochkreis (mm)
113
passend für
Mercedes
passend für modelle
Actros
tankstutzen-ø (mm)
100
tiefe (mm)
700
volumen (l) diesel
420
volumen (l) hydrauliköl
200
zusatzinformationen
• die Kombitanks sind sehr empfindlich gegen Überdruck • damit die Entlüftung im Rücklauffilter oder im Tankdeckel nicht beeinträchtigt wird, z. B. durch verkleben, dürfen Kombitanks nicht mit dickem Hydrauliköl (dicker als 32er) oder mit Bioöl gefahren werden • Empfehlung: HLPD 22 für Kippmulde und HLPD 32 für Walkingfloor • grundsätzlich die mitgelieferte Aufnahmeplatte mit Sicherheitsventil montieren • Tankdeckel bzw. Rücklauffilter müssen unbedingt eine großzügige Entlüftung haben • für Tanks mit Gesamtvolumen größer 600 l und Länge von über 1.600 mm empfehlen wir 3 Konsolen • der Dieseltankdeckel muss eine Belüftung aufweisen, nur Dieseltankdeckel mit Belüftung für den Kombitank verwenden

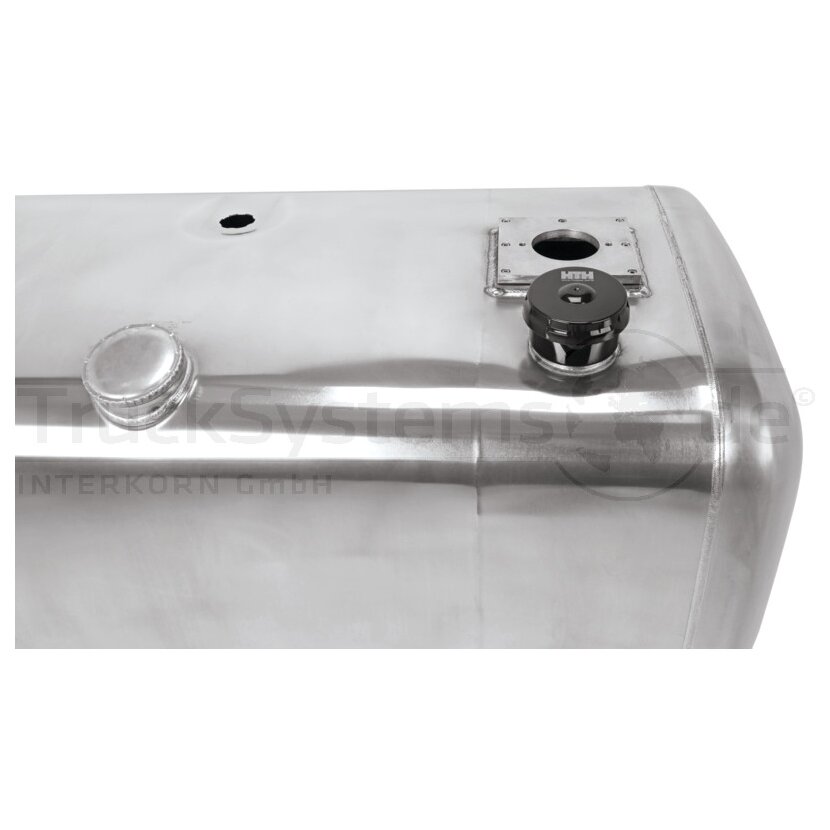

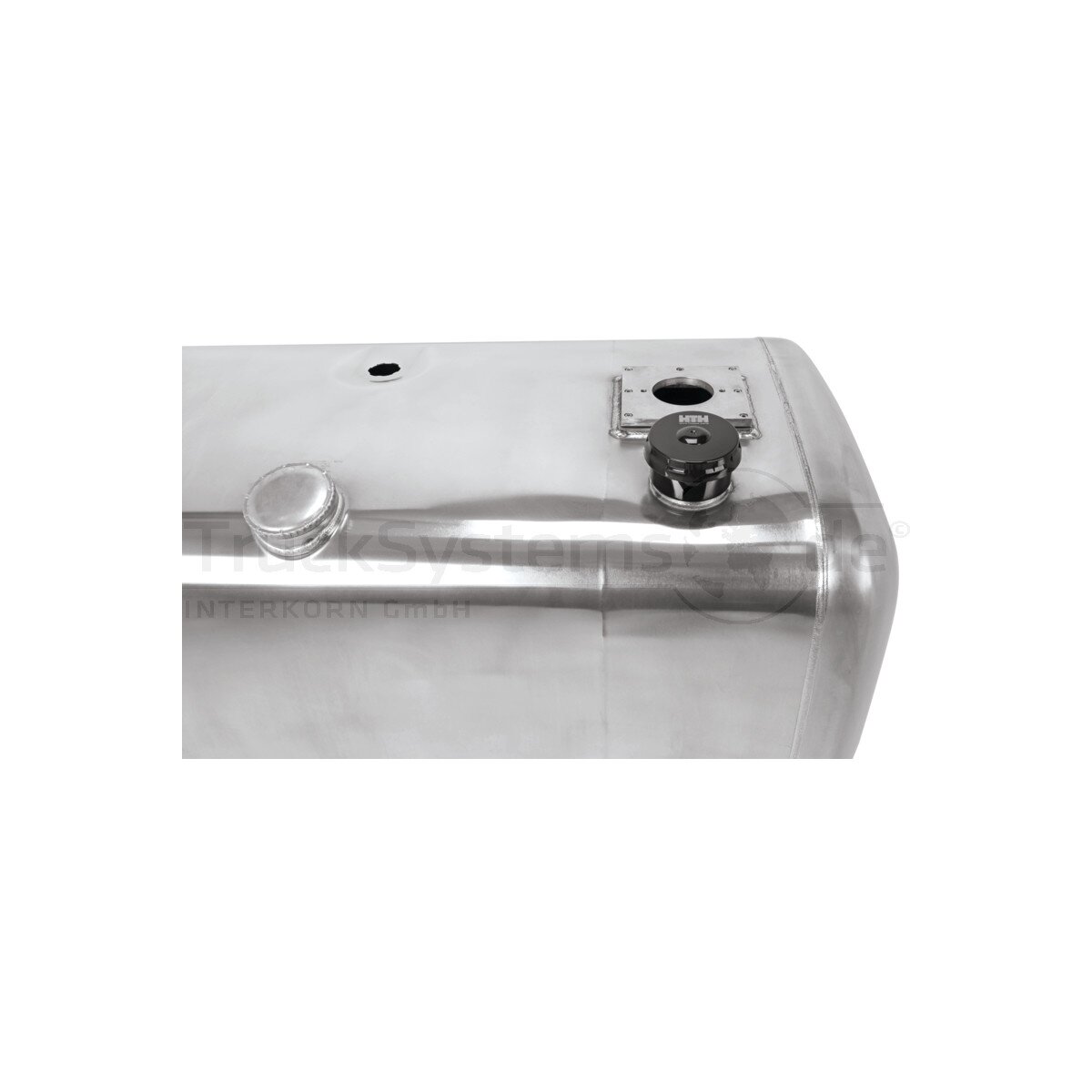

zusätzlicher anschluss oben
Hydraulik: 6-Loch Flansch Ø 73 mm für Volumenbelüftungsdeckel / 2-Loch Flansch Ø 113 mm für Rücklauffilter
zusätzlicher anschluss seitlich
Sauganschluss Hydraulik M 50 x 2 IG
ausführung
Ölteil rechts
lochkreis [mm]
113
tankstutzen-ø [mm]
100
bm [mm]
650

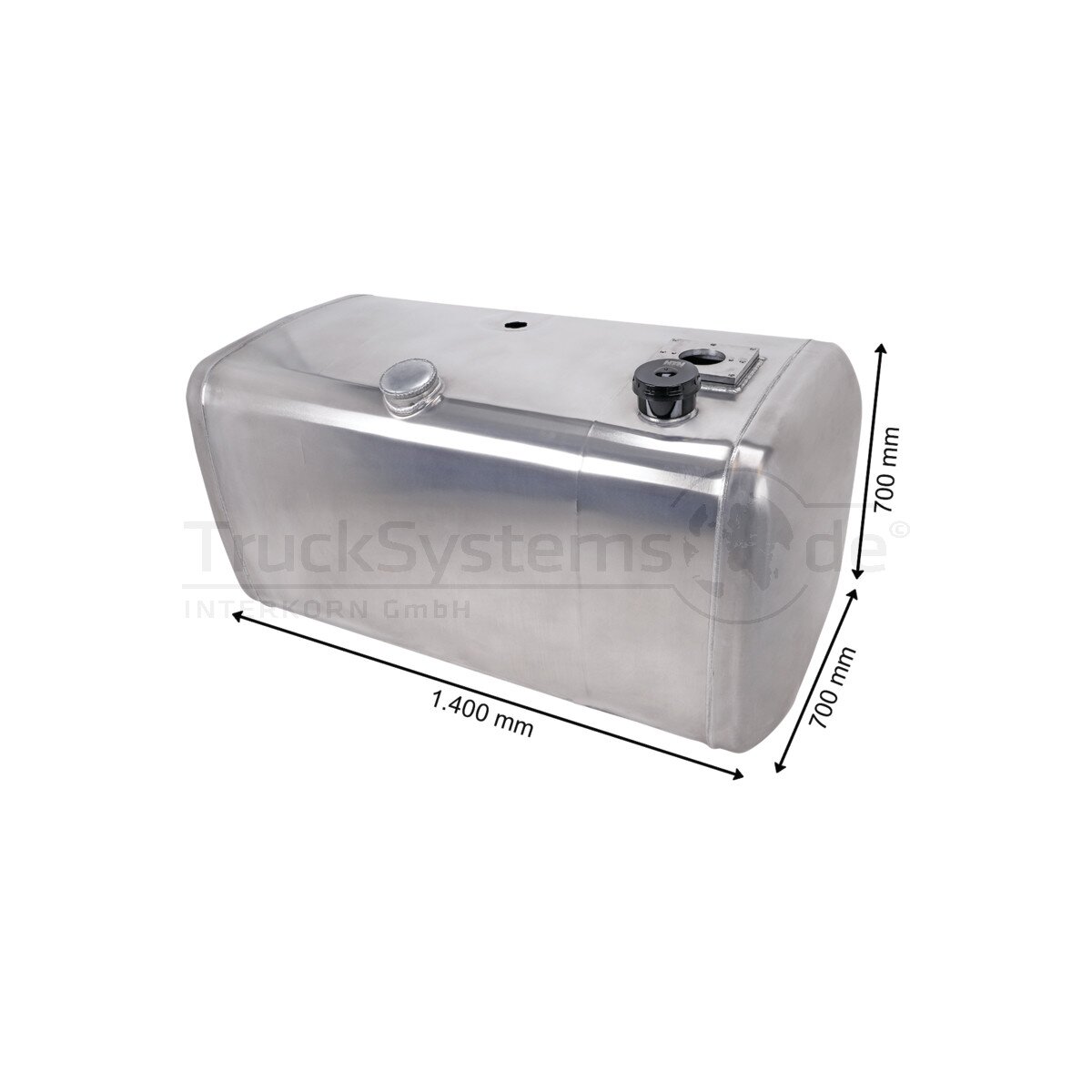

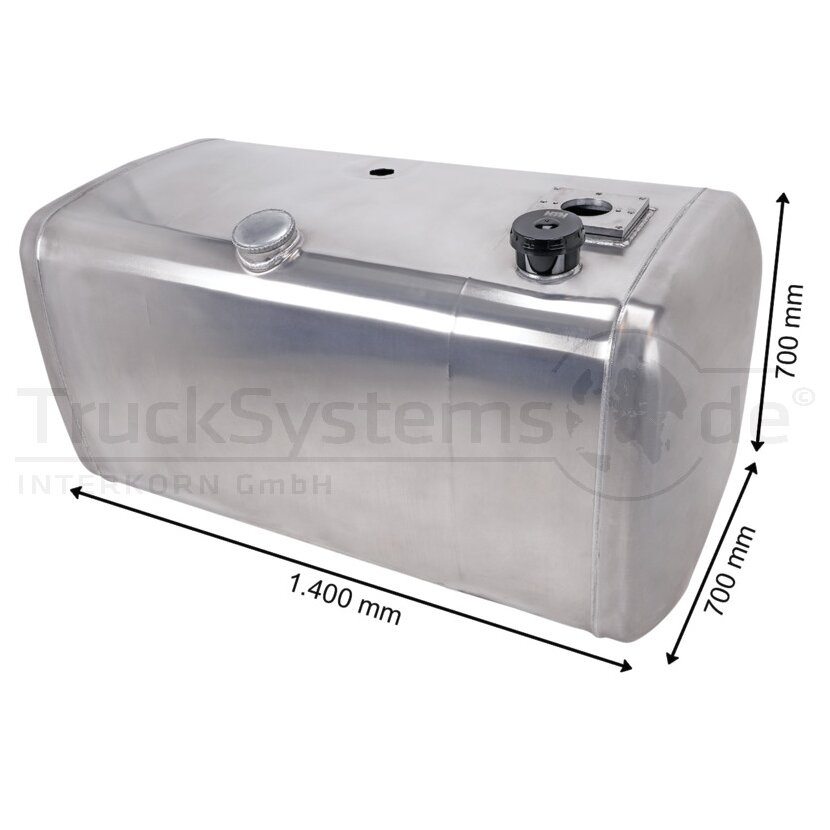

länge [mm]
1440
höhe [mm]
700
tiefe [mm]
700
esm [mm]
650 Diesel / 1130 Hydraulik
volumen [l] diesel
420
volumen [l] hydrauliköl
200
