Weitere Informationen
anschluss tankgeber
Bajonett

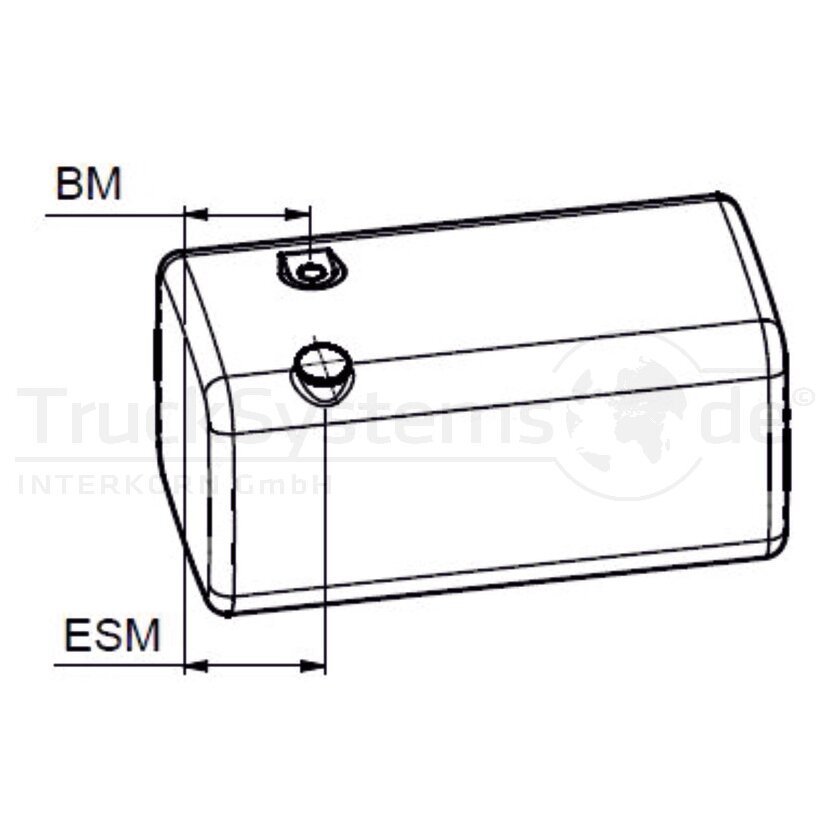

bm (mm)
650
esm (mm)
190 Hydraulik / 750 Diesel
gewinde unten
Bereich Diesel M 18 x 1,5 / Bereich Hydrauliköl M 18 x 1,5
lochkreis (mm)
113
passend für
MAN
passend für modelle
TGA
tankstutzen-ø (mm)
100
tiefe (mm)
670
volumen (l) diesel
580
volumen (l) hydrauliköl
200
zusatzinformationen

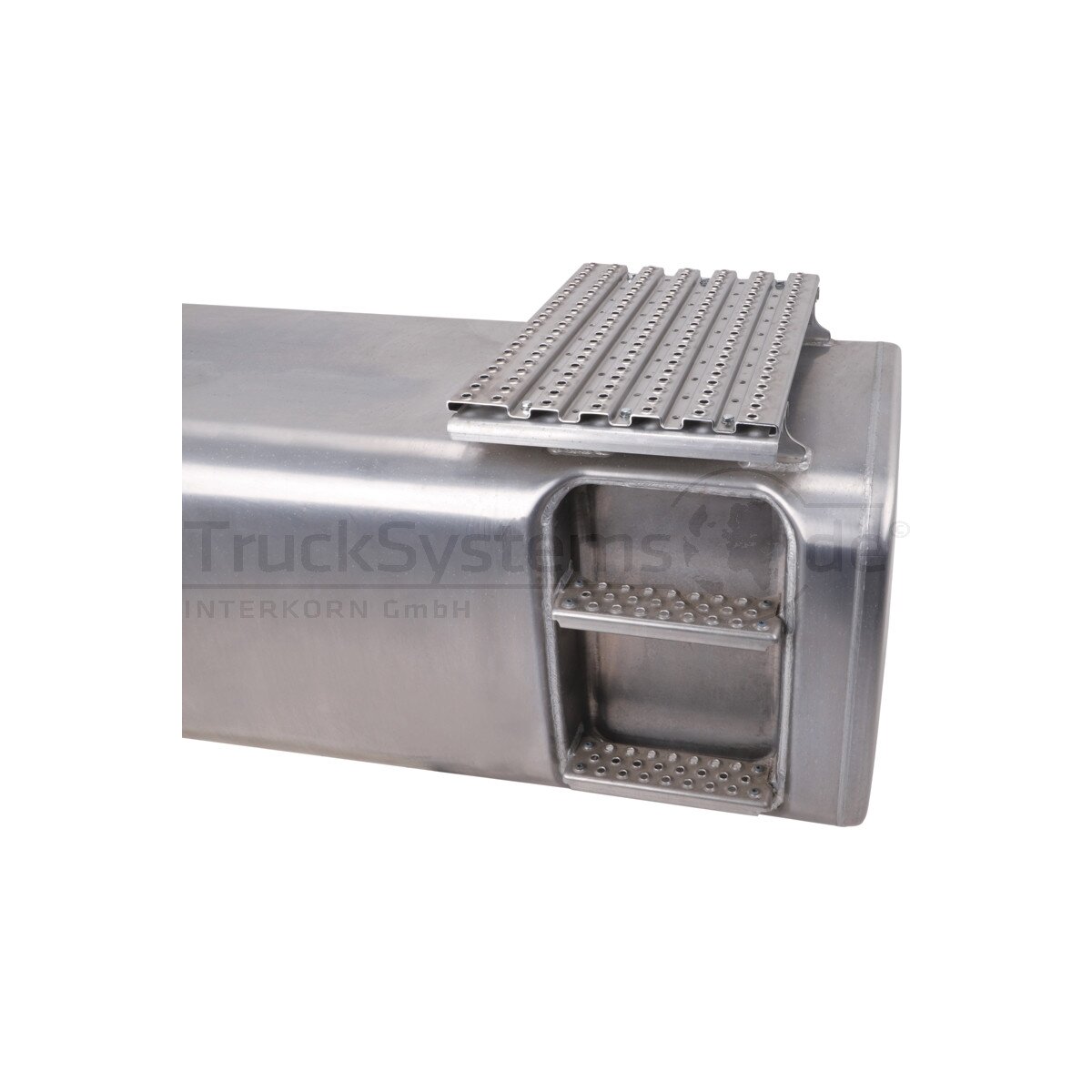

• mit integrierten Trittstufen und Laufrost • die Kombitanks sind sehr empfindlich gegen Überdruck • damit die Entlüftung im Rücklauffilter oder im Tankdeckel nicht beeinträchtigt wird, z. B. durch verkleben, dürfen Kombitanks nicht mit dickem Hydrauliköl (dicker als 32er) oder mit Bioöl gefahren werden • Empfehlung: HLPD 22 für Kippmulde und HLPD 32 für Walkingfloor • grundsätzlich die mitgelieferte Aufnahmeplatte mit Sicherheitsventil montieren • Tankdeckel bzw. Rücklauffilter müssen unbedingt eine großzügige Entlüftung haben • für Tanks mit Gesamtvolumen größer 600 l und länger von über 1.600 mm empfehlen wir 3 Konsolen • der Dieseltankdeckel muss eine Belüftung aufweisen, nur Dieseltankdeckel mit Belüftung für den Kombitank verwenden
zusätzlicher anschluss oben
Hydraulik: 6-Loch Flansch Ø 73 mm für Volumenbelüftungsdeckel / 2-Loch Flansch Ø 113 mm für Rücklauffilter / Diesel: 1/2" Innengewinde
zusätzlicher anschluss seitlich
Sauganschluss Hydraulik M 50 x 2 IG / Anschluss Diesel M 33 x 2 IG
ausführung
Ölteil links
lochkreis [mm]
113
tankstutzen-ø [mm]
100
bm [mm]
650

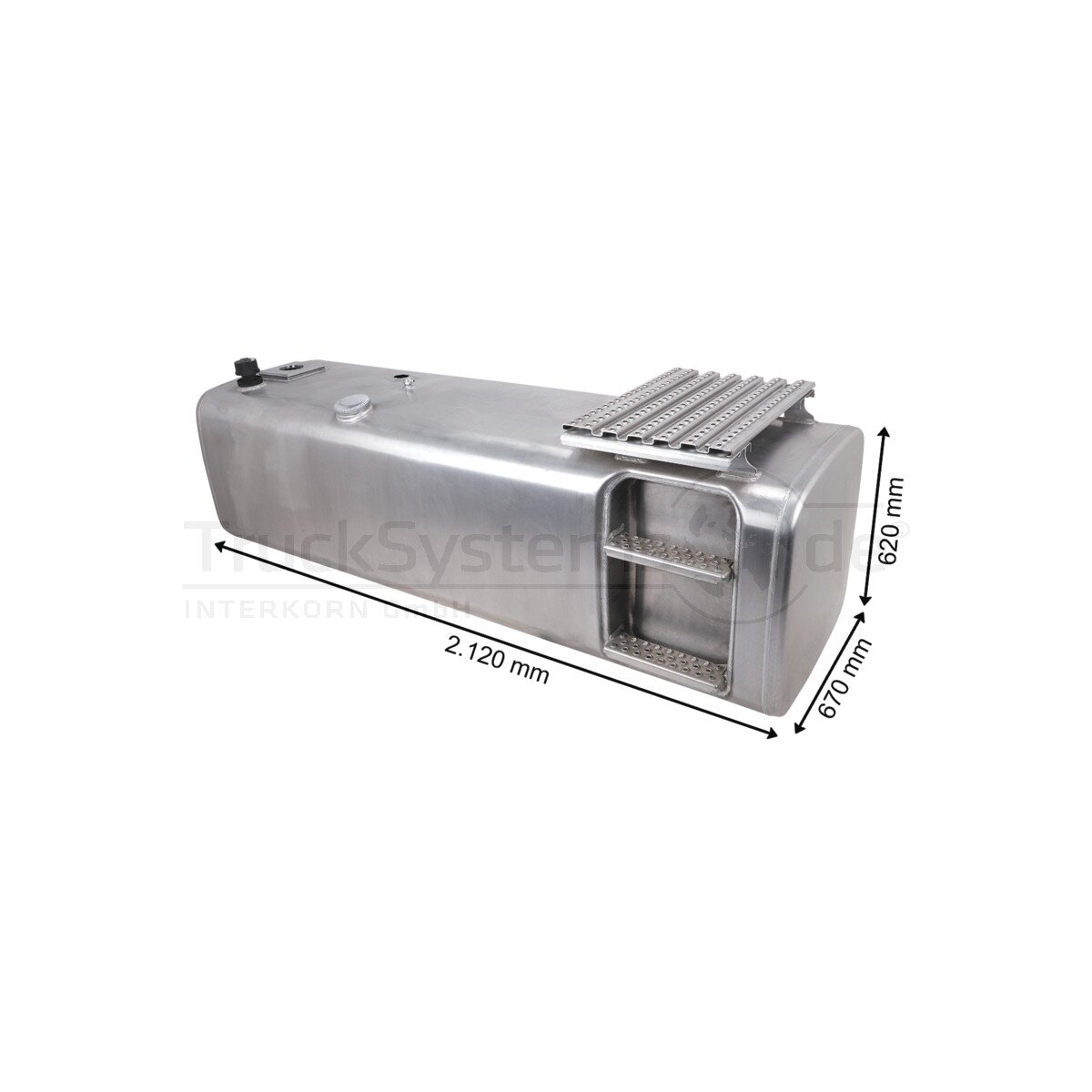

länge [mm]
2120
höhe [mm]
620
tiefe [mm]
670
esm [mm]
190 Hydraulik / 750 Diesel
volumen [l] diesel
580
volumen [l] hydrauliköl
200
