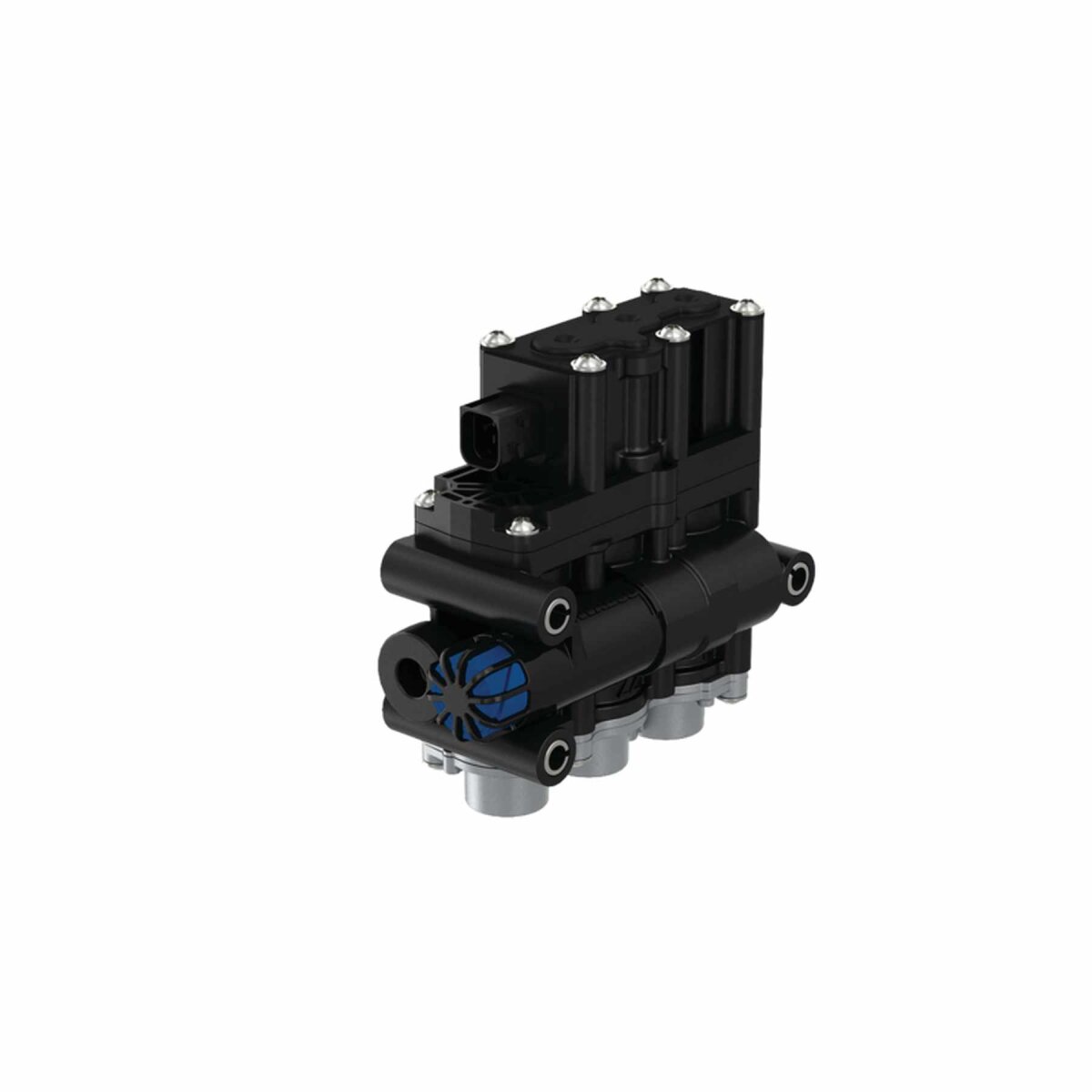

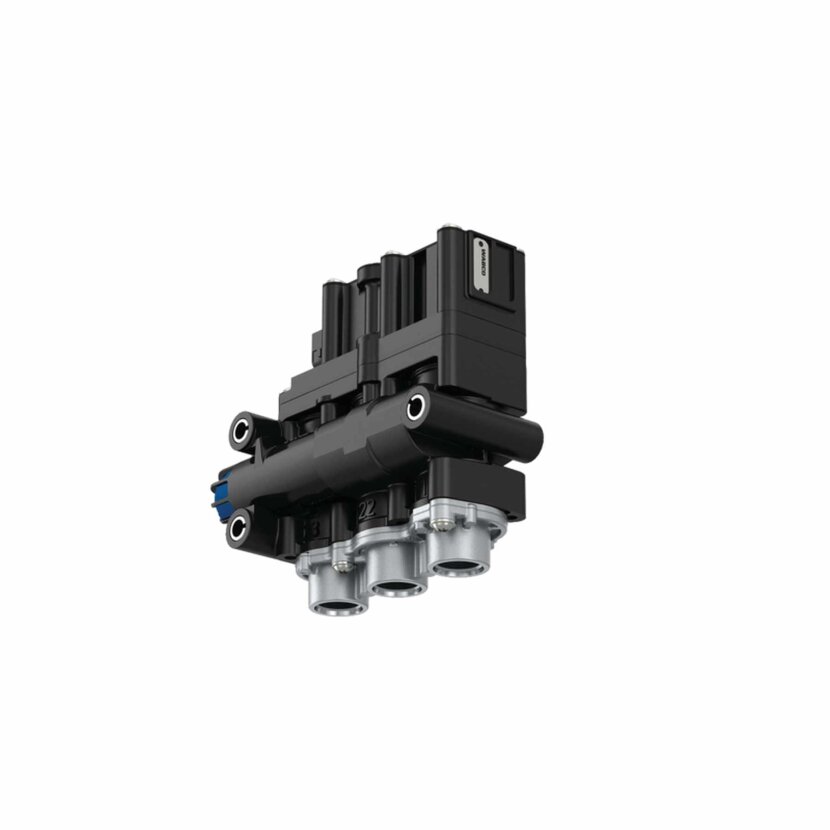

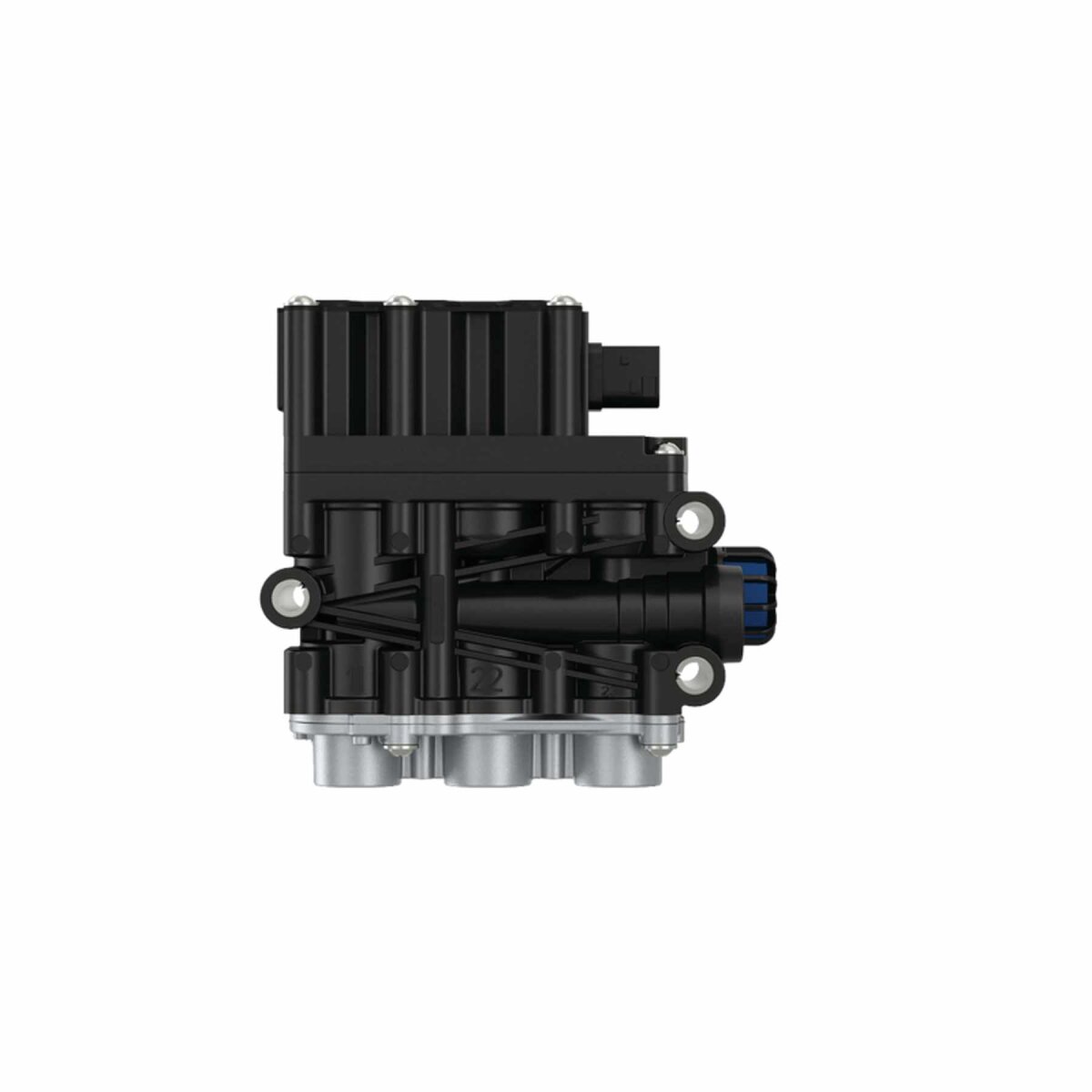

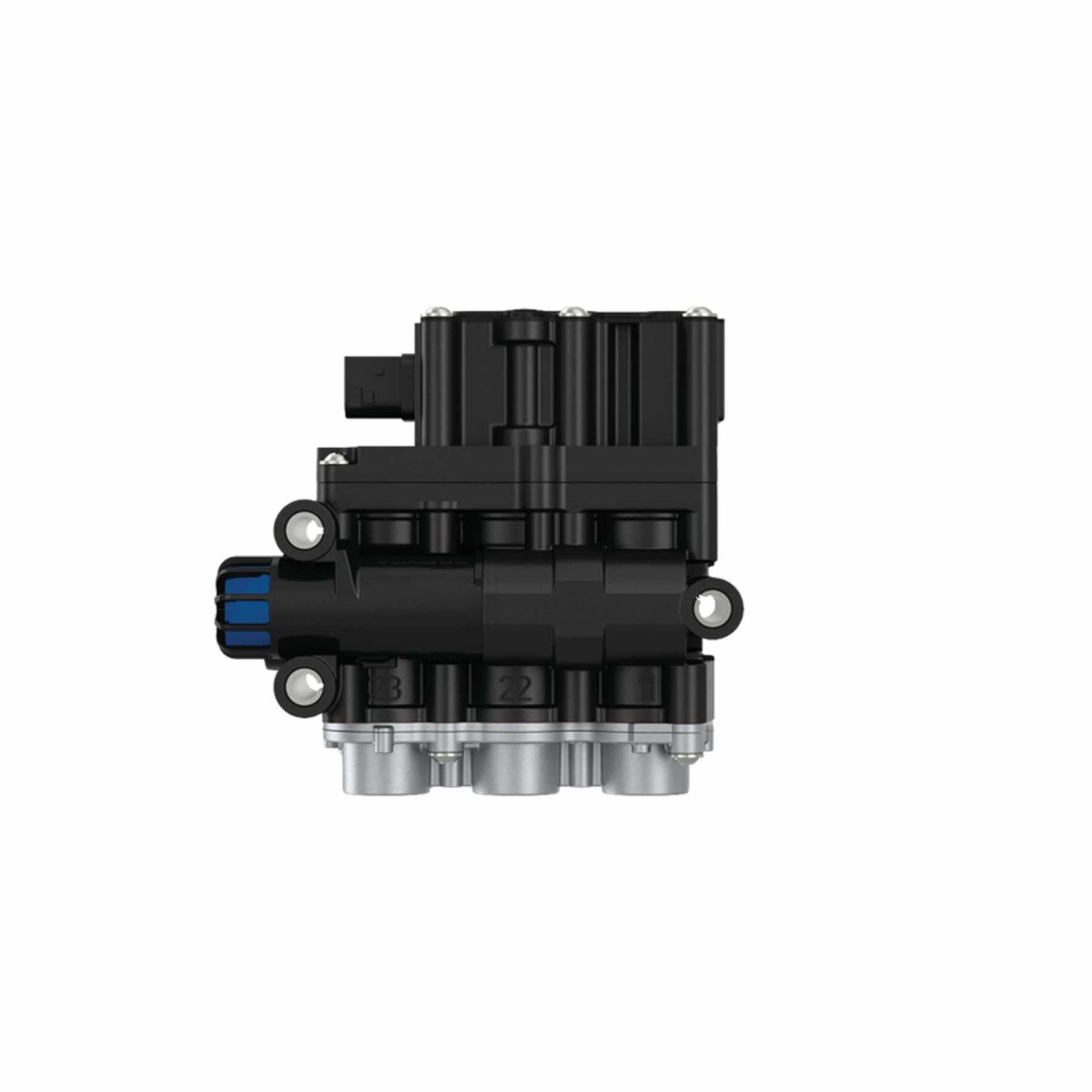

WABCO Magnetventil - 4728900220 - 472 890 022 0

Dieses WABCO Magnetventil mit der Artikelnummer 4728900220 ist für den Einsatz in schweren Nutzfahrzeugen und Omnibussen konzipiert. Es eignet sich für Fahrzeugmodelle von Herstellern wie DAF, Mercedes-Benz, Scania, Setra, Fuso, Hino und UD Trucks. Spezielle Kompatibilität besteht unter anderem für den Mercedes-Benz Citaro 2 und die Setra MultiClass 400. Der vorgesehene Einbauort ist MA/ HA.

Das Ventil ist für eine Betriebsspannung von 24V und einen Nennstrom von 0,32 A ausgelegt. Der Betriebsdruck liegt im Bereich von 5 bis 15 bar, bei einem maximalen Betriebsdruck von 22 bar. Die pneumatischen Anschlüsse für den Eingang (11) sowie die Ausgänge (22, 23) sind mit M22 x 1,5 JED-388-4 (VOSS 232) Gewinden ausgeführt. Die Nennweiten betragen NW11,3 für die Anschlüsse 3 und 11 sowie NW8 für die Anschlüsse 22 und 23.

Die elektrische Verbindung wird über einen 4-poligen TYCO HDSCS 4 x 2.8 CODING A Anschluss hergestellt. Für eine reduzierte Geräuschemission verfügt das Bauteil über eine Entlüftung mit integriertem Schalldämpfer. Die mechanische Befestigung erfolgt über drei Bohrungen mit einem Durchmesser von 8,0 mm.

Hinweis:

Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren. Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
