Weitere Informationen
· artikelzustand
Neu
· passend für
MAN
· artikelqualität
Original
· informationen
NEOPLAN: 81504106822, MAN: 81504109566, MAN: 81504106822, MAN: 81504106621, MAN: 81504106611, MAN: 81504106566
· anschluss
M22 x 1,5, VOSS NG 12
· hub [mm]
65/65 mm
· lösedruck [bar]
5,1 bar
· kolbenstangenlänge [mm]
75 mm
· typ
24/30
· ausführung
mit geschweißtem Gabelkopf und Faltenbalg
· anwendungsbereich
Fahrzeuge mit S-Nockenbremse
· einbauort
Hinterachse
- Betriebsdruck max.: 10.2/8.5 bar
- Nocken
- Typ: 24/30
- Hub: 65/65
- Kraftabgabe F: 11500N/20mm
- Lösedruck: 5.1 bar
- Kraftabgabe M: 9000N/6.5bar
- Gabelkopf: geschweisst
- Bolzen Gabelkopf: ø14H11
- Anschlussgewinde: M 22x1.5
- watfähig: Nein
- Länge Kolbenstange: 75
- Gewindelänge: -
- Winkel a: 45°
- Winkel b: 0°
- Winkel c: 0°
- Bolzenabstand: 120.7
- Bolzengewinde: M 16x1.5
- Bolzenlänge: 38.5
- Abdichtung: Faltenbalg
- Rückstellfederkraft: 250 N
- Überhub: Nein
- Gegenseite: -
- Ersetzt: 9254214500
Hinweis:
Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren.
Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.

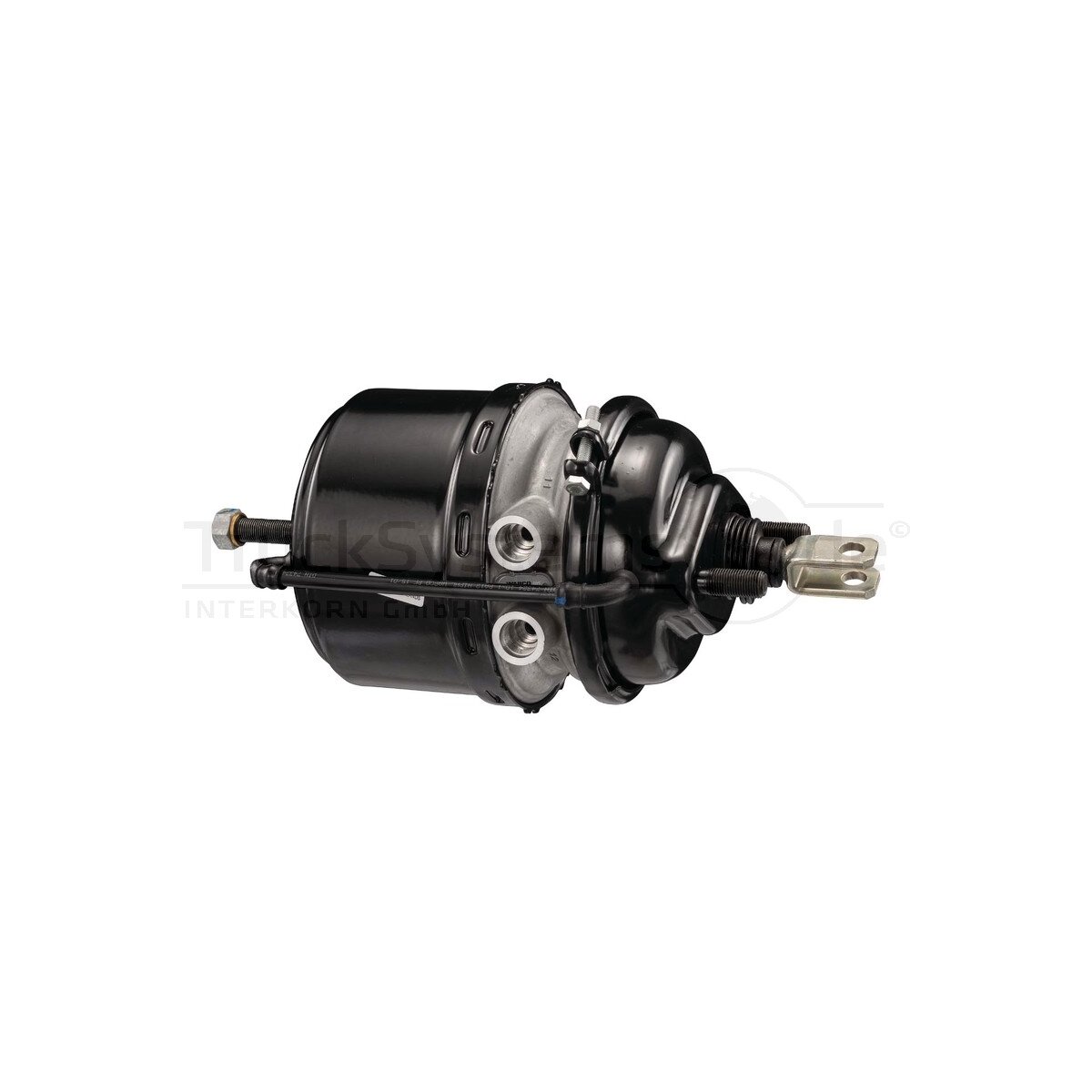

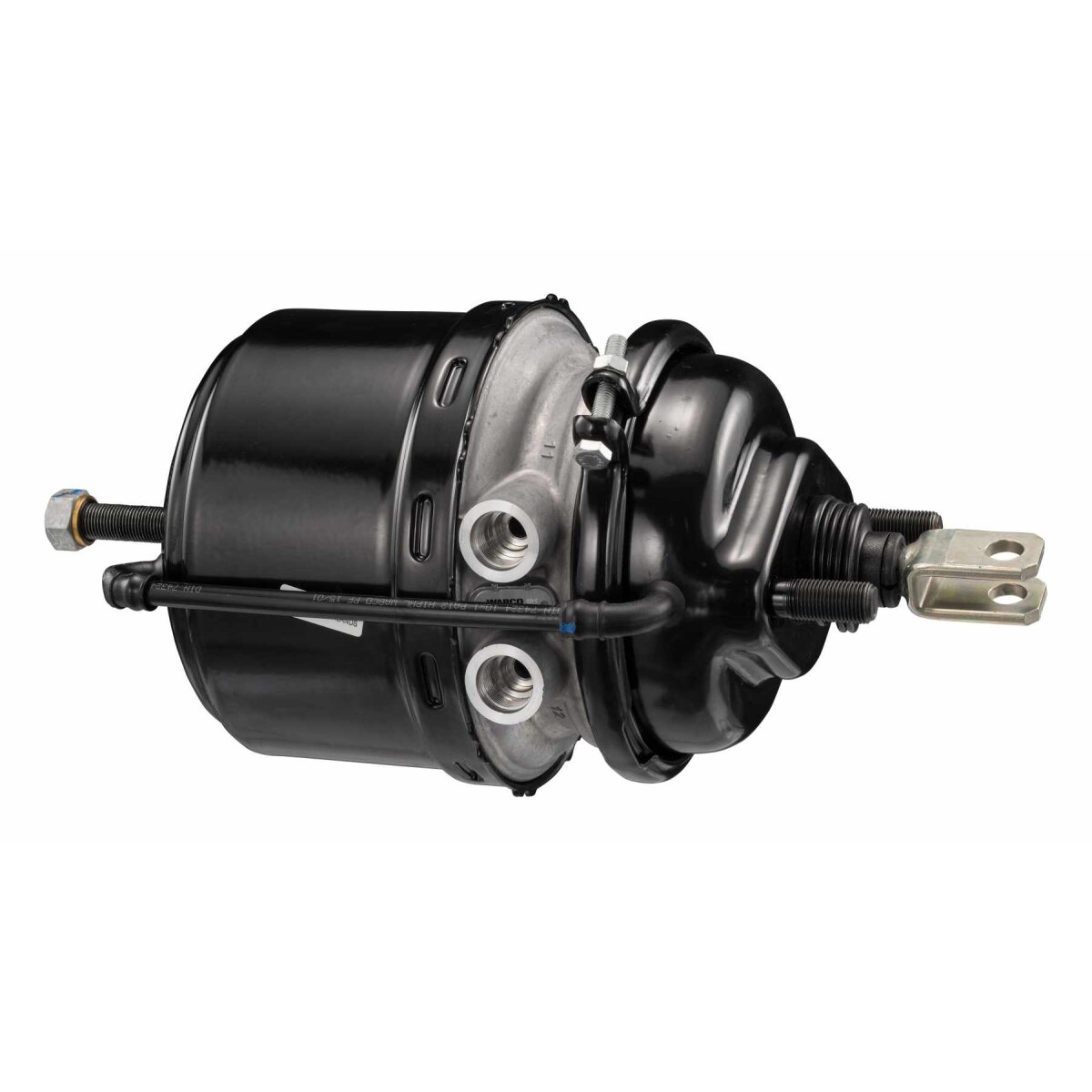

Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
Hersteller Vergleichs-Nr.: 9254215400
Passend auch für: MAN
Artikel Vergleichs-Nr.: NEOPLAN: 81504106822, MAN: 81504109566, MAN: 81504106822, MAN: 81504106621, MAN: 81504106611, MAN: 81504106566
Hersteller: | Wabco |
Kategorie: | Tristop-Zylinder |
Artikelnummer: | 503.020.039.14 |
GTIN: | 4057875279310 |
Artikelqualität: | Original |
Artikelzustand: | Neu |
Versandgewicht: | 9,98 kg |
Artikelgewicht: | 9,98 kg |
Abmessungen ( Länge × Breite × Höhe ): | 44,50 × 20,70 × 21,50 cm |
