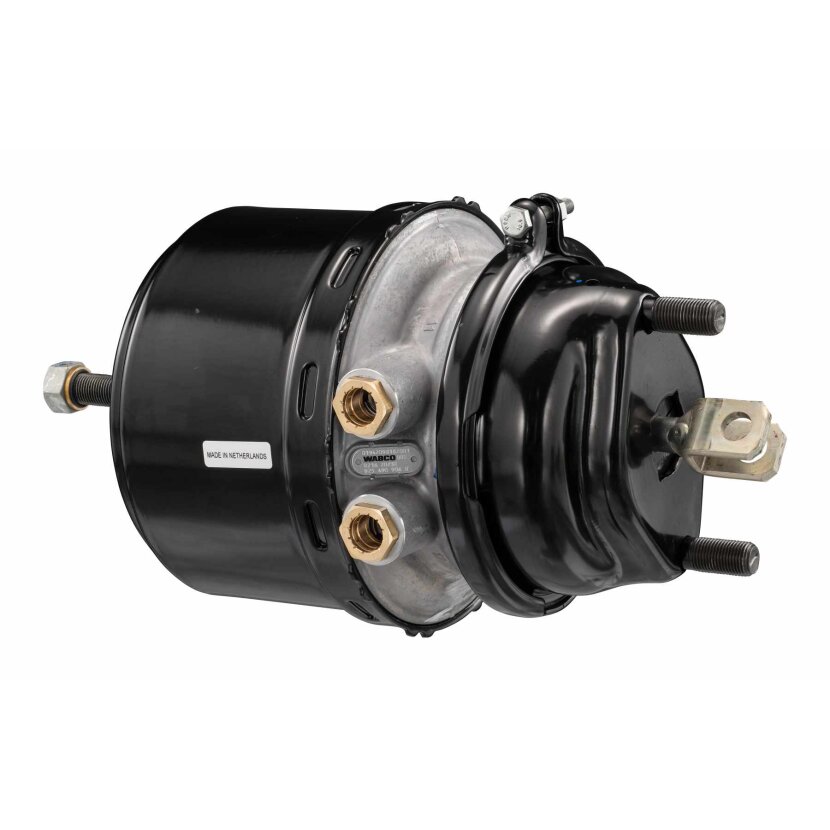

Wabco Kombibremszylinder Tristop Zylinder 9254909060 - 925 490 906 0

Dieser Wabco Kombibremszylinder Tristop (Art.-Nr. 9254909060) ist für den professionellen Einsatz in Druckluftbremsanlagen konzipiert. Das Modell vom Typ 20/30 IBV ist mit einem Voss-Steckanschlusssystem 232 ausgestattet und für einen maximalen Betriebsdruck von 10.2/8.5 bar ausgelegt.

Die technischen Spezifikationen umfassen einen Hub von 65/65 mm sowie einen Lösedruck von 5.1 bar. Mit einer Kraftabgabe von 11500N bei 20mm (F) und 7520N bei 6.5 bar (M) gewährleistet der Zylinder eine zuverlässige Bremswirkung. Die Montage erfolgt über Bolzen mit M16x1.5 Gewinde, einer Länge von 33.5 mm und einem präzisen Bolzenabstand von 120.7 mm.

Weitere technische Merkmale sind die 37 mm lange Kolbenstange mit einem geschweißten Gabelkopf (Bolzen ø 14) und definierte Winkelstellungen (a: 165 Grad, b: 0 Grad, c: -105 Grad). Die Abdichtung wird durch eine Scheibe realisiert. Für den fachgerechten Anschluss wird die Verwendung von Voss 232 Komponenten empfohlen.

Hinweis:

Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren. Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
