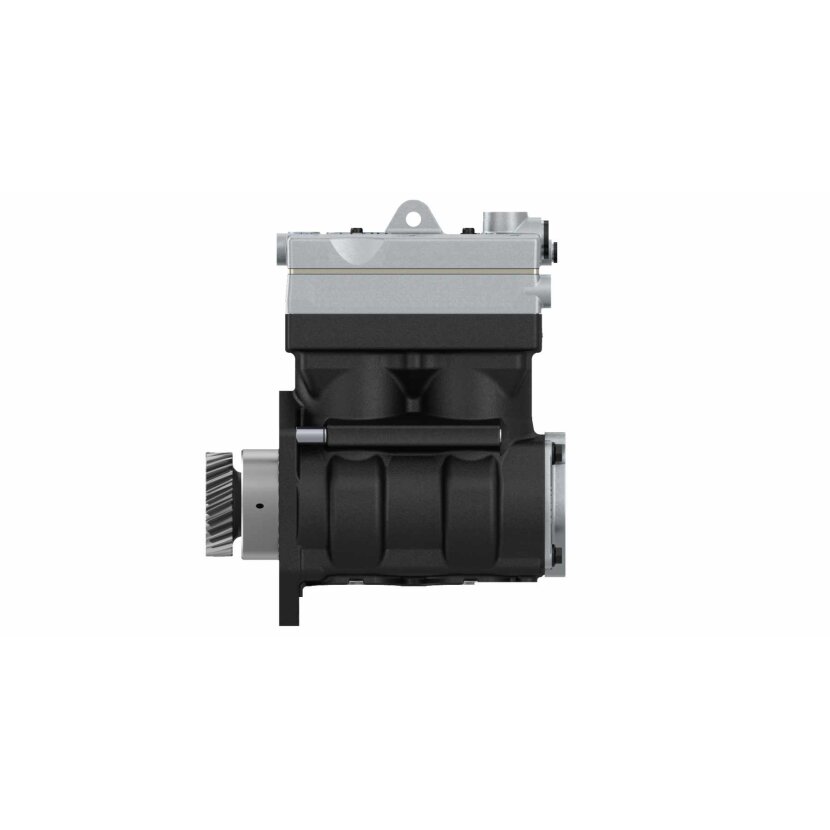

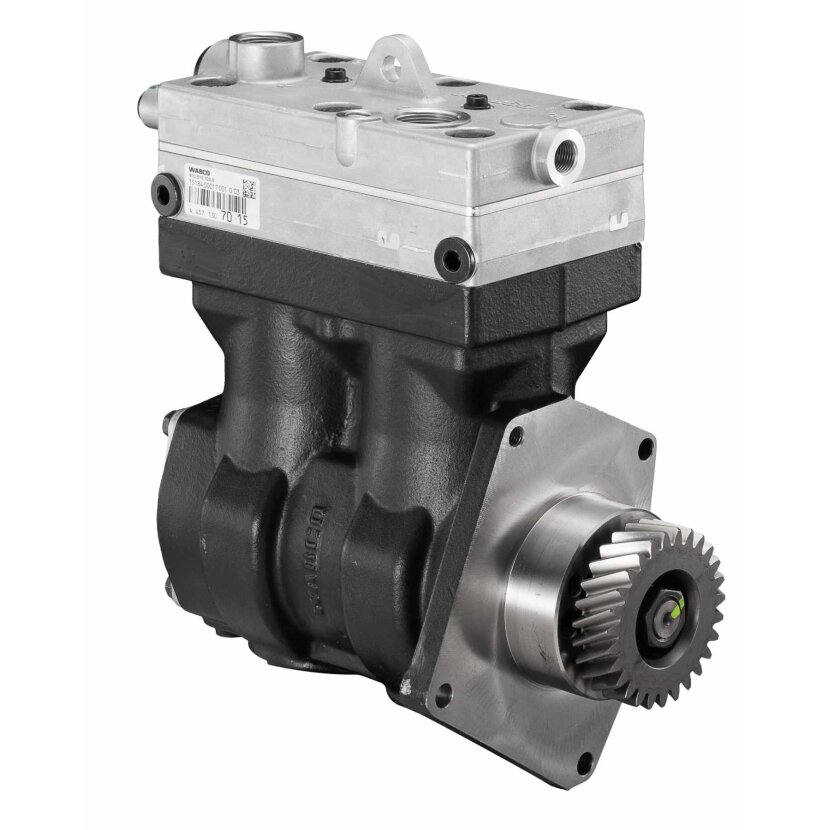

Wabco Kompressor zwei Zylinder 636cc 9125101030 - 912 510 103 0

zzgl. 175,00€ Altteilpfand

Wabco Kompressor zwei Zylinder 636cc 9125101030 - 912 510 103 0

• Passender Reparatursatz Zylinderkopf komplett: Zylinderkopf komplett 9125109202
• Passender Reparatursatz Kolben und Pleul: Kolben und Pleul 9125109272
• Passender Reparatursatz Kurbelwelle: Kurbelwelle 9125109282
• Passender Reparatursatz Dichtungen Zylinderkopf: Dichtungssatz Zylinderkopf 9125109292

Bezeichnung / Position in Zeichnung /  Benötigte Anzahl / Anzahl in Reparatursatz / => Artikelnummer

1. Kurbelgehaeuse - 1  / 1
2. Zylinderschraube M 8 x 80 - Zn - / 2 /  6 /  6    => 912 510 929 2
3. Zylinderschraube M 8 x 80 - Zn - / 2  / 6 /  6    => 912 510 920 2
4. Sechskantschraube M 6 x 60 - Zn - / 3 / 2 /  2   =>  912 510 929 2
5. Zylinderkopf, kompl. - / 3-12 / 1 / 1    => 912 510 920 2
6. Deckel - / 4 / 1
7. Dichtung - / 5 / 1 / 1    => 912 510 929 2
8. Platte/Teller - / 6 / 1
9. Dichtung - / 7 / 1 / 1    => 912 510 929 2
10. Sechskantschraube M 5 x 18 DIN 933 - Zn - / 8 / 4 / 4    => 912 510 929 2
11. Druckventil , vollständig - / 9 / 2 / 2    => 912 510 929 2
12. Zylinderdeckel - / 10 / 1
13. Ventil - / 11 / 2 / 2    => 912 510 929 2
14. Zylinderkopfdichtung - / 12 / 1 / 1    => 912 510 929 2
15. Kappe - / 13 / 2 / 1    => 912 510 927 2
16. Kappe - / 13 / 2 / 2    => 912 510 928 2
17. TORX-Schraube M 6 x 35 - Zn - / 14 / 4 / 4    => 912 510 928 2
18. TORX-Schraube M 6 x 35 - Zn - / 14 / 4 / 2    => 912 510 927 2
19. Pleuelstange , vollständig - / 15 / 2 / 1    => 912 510 927 2
20. Kolben - / 16 / 2 / 1    912 510 927 2
21. Bundschraube M 8 x 18 - Zn - / 17 / 4 / 4    => 912 510 928 2
22. Flansch - / 18 / 1 / 1    => 912 510 928 2
23. Kurbelwelle - / 19 / 1 / 1    => 912 510 928 2
24. Buchse - / 20 / 1 / 1    => 912 510 928 2
25. O-Ring 88.0x3.0 -  / 21/ 1 /1    => 912 510 928 2
26. Radmutter  / 22 / 1  => 810 341 003 4
27. Zahnrad   / 23 / 1   => 895 905 188 4
28. Dichtring A 26x32 DIN 7603 - / 24 / 1
29. Verschlussschraube M 26x1.5 DIN 908 - Zn => / 25 / 1  => 810 902 019 4
30. Dichtring A 12x16 DIN 7603 - Al    / 26 / 1    => 811 401 032 4
31. Verschlussschraube M 12x1.5 DIN 908 - / 27 / 1

Hinweis:

Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren. Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
