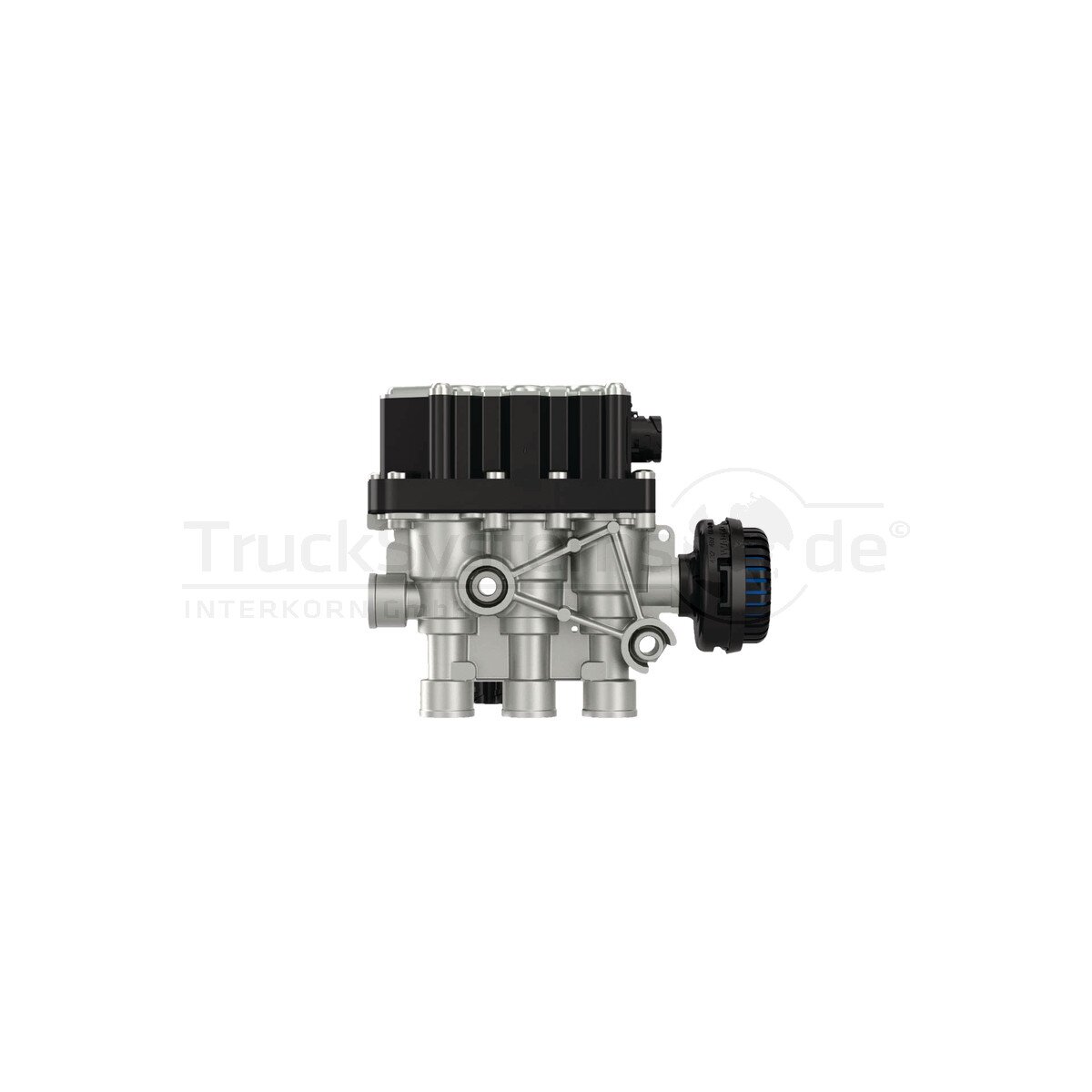

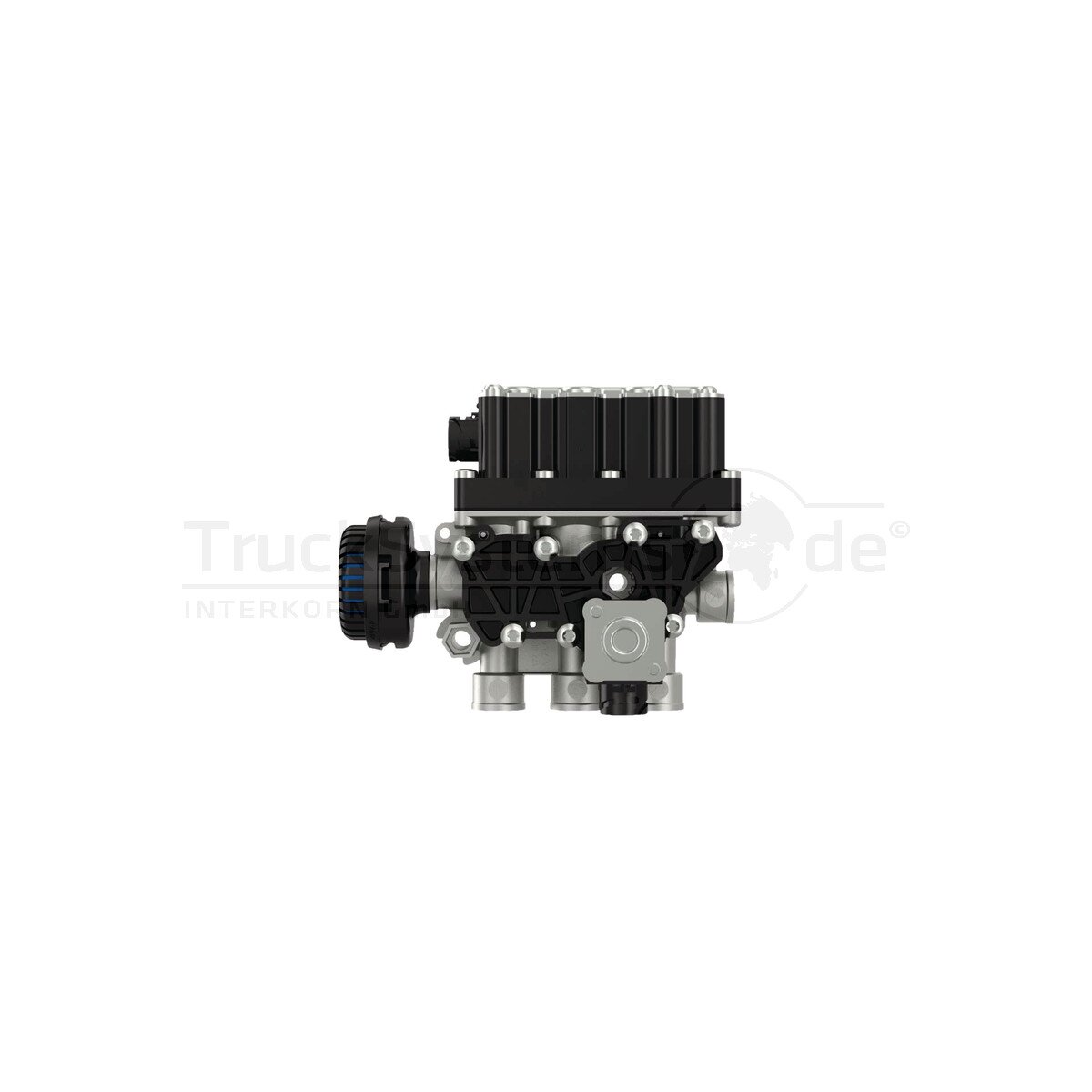

Wabco Magnetventil 4728800610 - 472 880 061 0

Das Wabco Magnetventil 4728800610 ist eine präzise Steuerungskomponente für ECAS III Systeme in Nutzfahrzeugen. Es findet Anwendung an der Vorderachse (VA) und unterstützt die Kneeling-Funktion bei namhaften Herstellern wie Krone, MAN, Neoplan und Renault-Trucks. Das Ventil ersetzt die ältere Ausführung 472 900 066 0, wobei die geänderten Pneumatikanschlüsse zu beachten sind.

Die technischen Spezifikationen umfassen einen Betriebsdruck von 5 bis 13 bar bei einem maximalen Druck von 20 bar. Die pneumatischen Anschlüsse für Eingang (11) und Ausgang (21, 22, 23) sind mit M22 x 1,5 JED-388 (VOSS 230) Gewinden ausgestattet. Die Nennweiten variieren je nach Anschluss zwischen NW1,4 und NW9,8.

Die elektrische Kontaktierung erfolgt über zwei Bajonett-Anschlüsse nach DIN 72585 (3-polig und 4-polig) bei einer Spannung von 24V. Die mechanische Befestigung wird durch zwei Bohrungen mit 9,0 mm Durchmesser realisiert. Zur Entlüftung ist das Ventil mit dem Schalldämpfer 432 407 060 0 kompatibel.

Hinweis:

Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren. Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
