Weitere Informationen
· artikelzustand
Neu
· artikelqualität
Original
· passend für
MAN, u. a.
· informationen
PACCAR: 1506465R, SCANIA: 1935599, MAN: 81307259084, DAF: 1506465R
· anschlussgewinde
M22 x 1,5
· betriebsdruck max. [bar]
10
· hub [mm]
85
· kolben-ø [mm]
100
· nachhaltigkeitshinweis
ressourcenschonend
· hub [mm]
85 mm
· betriebsflüssigkeit
Mineralöl

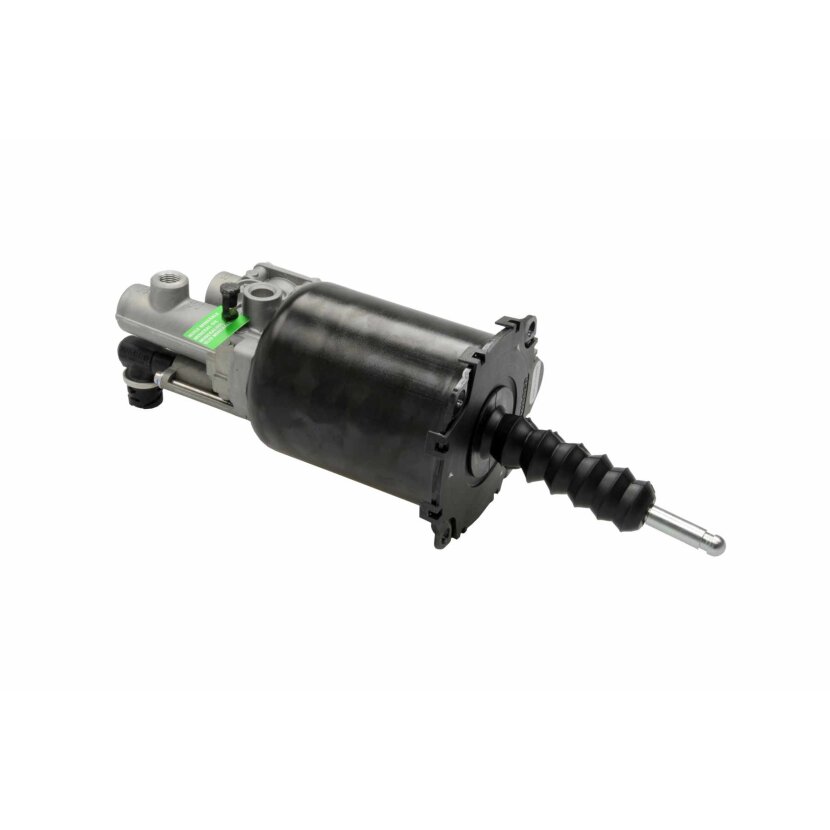

Wabco Servokupplung 9700514127 - 970 051 412 7
Anmerkung:
Undichtigkeit am Kupplungsverstärker WABCO 970 051 412 0/7:
Bei MAN Fahrzeugen der Modelle TGA, TGS, TGX, Cityliner, Tourliner, Trendliner, Lion’s Coach, Lion’s Regio und Omnibus kann es in Verbindung mit einem Tausch der Kupplung zu Undichtigkeiten kommen. Es tritt dann Flüssigkeit des hydraulischen Betätigungssystems aus einer Entlüftungsbohrung des Kupplungsverstärkers aus.
Dieser Fall tritt nur bei ungünstiger Konstellation der Abmaße von Schwungrad, Mitnehmerscheibe und Druckplatte auf. Bei der Betätigung des Kupplungspedals wird hierbei der Stößel des Kupplungsverstärkers über seinen spezifizierten Hub hinaus betätigt. In der Folge versagt die Dichtung des Steuerkolbens.
Als Abhilfe wird ein Kupplungsverstärker Art.-Nr. 3800 051 060 (WABCO 970 051 466 0) eingesetzt. Dieses Gerät besitzt einen längeren Stößel, der auch in der genannten Maßsituation nicht über den zulässigen Hub hinaus betätigt wird.
Diesbezüglich verweisen wir auf die entsprechende Service-Information 274903, die Sie bei MAN nachfragen können.
In diesem Zusammenhang möchten wir darauf hinweisen, dass eine testweise hydraulische Betätigung jeden Kupplungsverstärker zerstören kann, wenn der Stößel nicht gleichzeitig im Hub begrenzt wird.
Betriebsdruck: max. 10 bar
Hub: 85 mm
Durchmesser: 100 mm
Betriebsflüssigkeit: Mineralöl
Hinweis:
Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren.
Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
Hersteller Vergleichs-Nr.: 970 051 412 7
Passend auch für: Universal
Artikel Vergleichs-Nr.: PACCAR: 1506465R, SCANIA: 1935599, MAN: 81307259084, DAF: 1506465R
