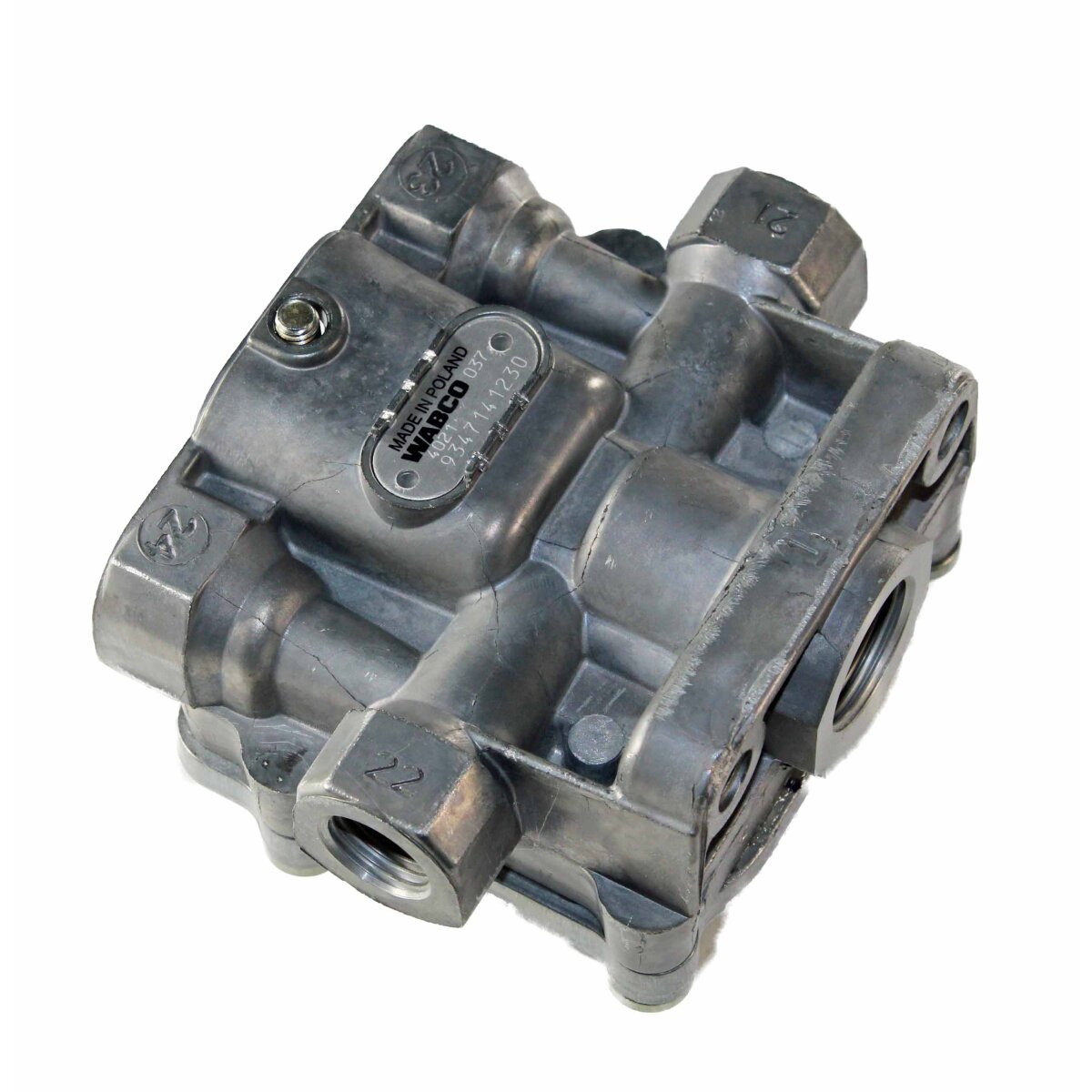

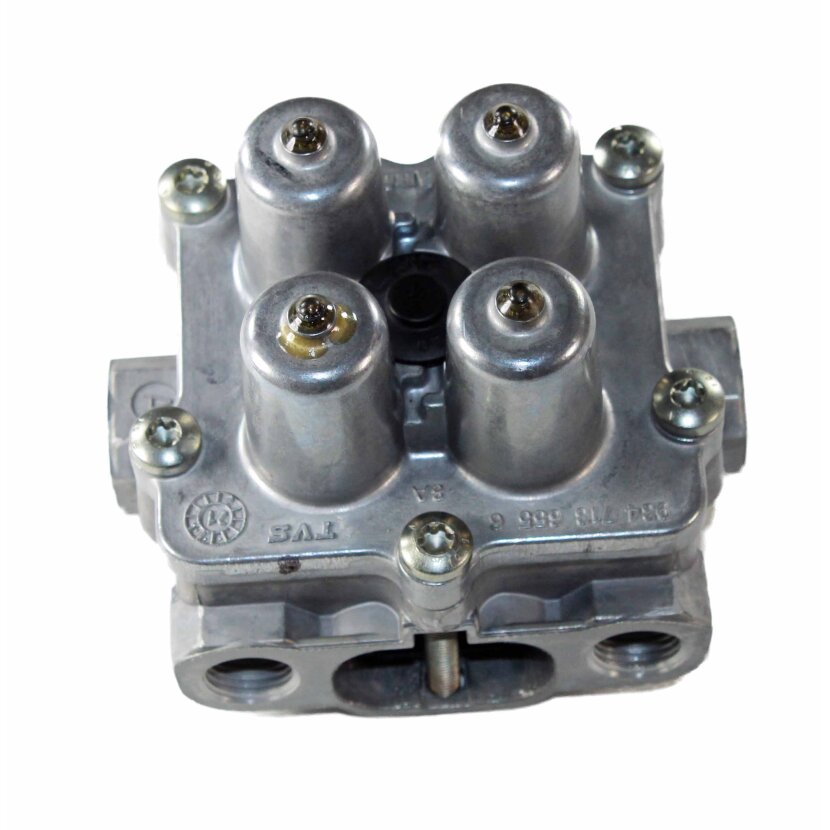

Wabco Vierkreis Schutzventil 9347141230 - 934 714 123 0

Das Wabco Vierkreis Schutzventil 9347141230 (934 714 123 0) ist eine hochwertige Komponente für die Druckluftanlage von Nutzfahrzeugen. Dieses Ventil ist speziell passend für DAF, Solaris und VDL Fahrzeuge, einschließlich der Solaris Urbino Serie. Es sorgt für die Absicherung der einzelnen Bremskreise und gewährleistet so die Betriebssicherheit der gesamten Anlage.

Dieses Modell arbeitet mit einem maximalen Betriebsdruck von 13 bar und wird in einer Ausführung ohne Drucksensor geliefert. Der Anschluss am Eingang (Anschluss 1) ist mit einem M22 x 1,5 Gewinde versehen. Die Ausgänge für die Kreise 21, 22, 23, 24 sowie der Anschluss 4 verfügen über M16 x 1,5 Gewinde. Zur Montage dienen zwei Bohrungen mit dem Maß M8 x 13.

Die technischen Spezifikationen umfassen präzise Öffnungsdrücke: Für die Kreise 21 und 22 liegt der Öffnungsdruck bei 6,9 bar, während die Kreise 23 und 24 bei 7,2 bar öffnen. Die Kreise 1 und 2 sind auf 8,5 und 8,0 bar eingestellt. Der Schließdruck für die Kreise 21, 22, 23 und 24 ist mit dynamisch 5,0 bar angegeben.

Hinweis:

Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren. Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
