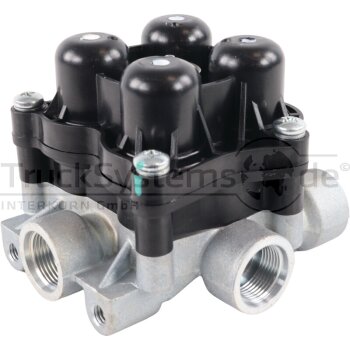

Wabco Vierkreisschutzventil ersetzt AE4609 9347144000 - 9347144000

Wabco Vierkreisschutzventil ersetzt AE4609 9347144000 - 9347144000

80,70 €

inkl. 19% USt. , zzgl.

Listenpreis: 302,26 €

Auswahl Steuerzone / Lieferland

Sofort verfügbar

Lieferzeit 1-5 Werktage*

Paketversand**

Unsere Artikelnummer:	500.030.886.12
Hersteller Artikelnummer:	9347144000
Hersteller:	Wabco
Artikelqualität‍:	Original
Artikelzustand‍:	Neu

Einbau-Service

Beratung

Umfassende Verfügbarkeit

Garantiert attraktive Preise

Weltweiter Express Versand

Weitere Informationen

· artikelzustand

Neu

· passend für

u.a. • MAN • NEOPLAN

· artikelqualität

Original

· informationen

NEOPLAN: 81521516098, MAN: 81521516098, MAN: 8152

· anschluss ausgang

21, 22, 23: M22 x 1,5 JED-388 (VOSS 230)
24: M22 x 1,5
4: M22 x 1,5 JED-388 (VOSS 230)

· anschluss eingang

1: M22 x 1,5 JED-388 (VOSS 230)

· ausführung

dynamisch

· befestigung

2 Bohrungen M8 x 13

· betriebsdruck max. [bar]

· passend für modelle

u.a. • MAN Bus: Lion´s City

· schließdruck [bar]

21, 22, 23, 24: dynamisch 5,0

· öffnungsdruck [bar]

21, 22, 23, 24: 5,0
Kreis 1+2: 7,0 + 6,9

· öffnungsdruck [bar]

21-22, 24: 6,9-0,3 bar, 23: 7,0-0,3 bar

· schließdruck [bar]

21-24: = 5 bar

· anschlussgewinde

M22 x 1,5/M16 x 1,5

Beschreibung

Dimension Anschlüsse 1 (Vorrat) M22x1,5 VOSS
Dimension Anschlüsse 2 (Ausgang) 21,22,23,24: NG12
Kreis 1 mit Rückströmung und Bypass. Öffnungsdruck/Schliessdruck [bar]: 6,9
Kreis 2 mit Rückströmung und Bypass. Öffnungsdruck/Schliessdruck [bar]: 6,9
Kreis 3 ohne Rückströmung und ohne Bypass. Öffnungsdruck/Schliessdruck [bar]: 7,0
Kreis 4 ohne Rückströmung und ohne Bypass. Öffnungsdruck/Schliessdruck [bar]: 6,9
Mit Sicherheitsentlüftung im Federspeicherkreis, gesteuert durch Kreis 1
Serienschaltung (intern) der Kreise 1 und 2 zu 3 und 4
Betriebsdruck: max. 13 bar
Ausführung: dynamisch
Anschluss: M22 x 1,5/M16 x 1,5

Hinweis:

Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren. Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.

Hersteller Vergleichs-Nr.: 934 714 400 0

Passend auch für: MAN

Artikel Vergleichs-Nr.: NEOPLAN: 81521516098, MAN: 81521516098, MAN: 8152

Hersteller:	Wabco
Kategorie:	Mehrkreisschutzventil
Artikelnummer:	500.030.886.12
GTIN:	7895851086302
Artikelqualität‍:	Original
Artikelzustand‍:	Neu
Betriebsdruck [bar]‍:	13
Versandgewicht‍:	1,20 kg
Artikelgewicht‍:	0,76 kg
Abmessungen ( Länge × Breite × Höhe )‍:	11,30 × 11,80 × 8,80 cm
